カーブトレーシング機能を備えた高度な半導体分析装置-DCA75

DCA Proは、グラフィックディスプレイ、USB通信、PCソフトウェア、強化されたコンポーネント識別ライブラリを備えた先進的な新設計を採用しています。 ・スタンドアロンまたは PC で使用可能 ・自動コンポーネント タイプ識別 ・自動ピン配置識別 ・保護ダイオードや抵抗シャントなどの特殊機能識別 ・バイポーラ トランジスタ: ゲインとリーク電流の測定、シリコンとゲルマニウムの検出 ・エンハンスメント モード MOSFET のゲートしきい値測定 ・ダイオード、LED、トランジスタのベース エミッタ接合の半導体順方向電圧測定 ・自動および手動電源オフ S/C への最大ピーク テスト電流： 12 mA O/S 間の最大ピーク テスト電圧： 12 V ダイオード仕様： 　テスト電流: 5.0 mA 　電圧精度: -2% -20 mV ～ +2% +20 mV 　LED 識別用 Vf: 1.50 V ～ 4.00 V 　短絡しきい値: 10Ω SCR/トライアック仕様： 　ゲート テスト電流: 4.5 mA 　負荷テスト電流: 5.0 mA トランジスタ仕様： 　ゲイン範囲 (Hfe): 4 ～ 65000 　ゲイン精度: +/- 3 % +/- 5 Hfe 　Vceo テスト電圧: 2.0 V ～ 3.0 V 　Vbe 精度: -2 % -20 mV ～ +2 % +20 mV 　ダーリントン (シャント) 用 VBE: 0.95 V ～ 1.80 V (0.75 V - 1.80 V) 　ベース-エミッタ シャントしきい値: 50 kΩ - 70 kΩ 　BJT コレクタ テスト電流: 2.45 mA - 2.55 mA 　BJT 許容リーク: 0.7 mA MOSFET: 　ゲートしきい値範囲: 0.1 V - 5.0 V 　しきい値精度: -2 % -20 mV ～ +2 % +20 mV 　ドレイン テスト電流: 2.45 mA - 2.55 mA 　ゲート抵抗: 8 kΩ 　デプレッション ドレイン テスト電流: 4.5 mA 　JFET ドレイン-ソース テスト電流: 0.5 mA - 5.5 mA 寸法：約103ｘ70ｘ20mm 重量：約98g PEAK 53533

非接触デジタルタコメーターAT-6

・反射テープを対象物に貼り付けて非接触で計測 ・回転数（RPM)と総回転回数（REV)計測 ・Max/Min/最終値貯蔵 5デジタルLED表示 計測範囲：2～99,999RPM 　　　　　1～99,999REV 最小分解能：0.1RPM(2~999.9RPM) 精度：+/-0.5％+/-1d サンプリング時間：0.5秒（＞120RPM) 探知距離：50mm～500mm タイムベース：クオーツ水晶 消費電流：約45mA 電源：9V乾電池 動作温度：0～50℃ 寸法：約160×58×39mm 37520

電池タイプ LEDストロボスコープ（100～99999FPM)DT-2199

・高輝度LEDを使用した長寿命電池式ストロボスコープです。 ・検査とスピード計測に：ギア、ファン、ポンプ、モーターなどに ・9VDC外部電源入力用DCジャック付（電源は別売り） 表示：5デジタル（0～99999）LCD フラッシュレート：100～99999FPM 精度：+/-（0.05％+1dgt） 分解能： 　0.1FRM/RPM(＜1000FPM/RPM) 　1FPM/RPM(＞10000FPM/RPM) サンプリング時間：1秒 レンジ：High(1000-99999RPM)/Low(100-1000RPM) 外部トリガー入力：5V~30Vrms 電源：DC1.5V 単1乾電池ｘ4本 動作温度：0～50℃ 寸法：21x12x12cm 54084

プロ用デジタルストロボスコープ（50～35000RPM)DT-2279

・EN61010準拠、汚染度2 ・検査とスピード計測に：ギア、ファン、ポンプ、モーターなどに ・分解能調整：0.1rpm(＜1000),1rpm(1000-9999),10rpm(＞10000) ・外部シグナルトリガーとシンクロシグナル出力 ・RPM内部トリガーは最終設定値をメモリー 表示：5デジタル（0-99999）LCD フラッシュレート：50～35000RPM 精度：+/-（0.05％+2d) 分解能： 　0.1RPM(＜1000RPM) 　1RPM(1000～9999RPM) 　10RPM(＞10000RPM) ストロボスコープint/extモード：RPM 　フラッシュレート：50～35000RPM/FPM 　分解能： 　　0.1RPM(＜1000RPM) 　　1RPM(1000～9999RPM) 　　10RPM(＞10000RPM) 　精度：+/-（0.05％+2d) ストロボスコープint/extモード：周波数 　フラッシュレート：0.833～583.3Hz（50～35000RPM) 　分解能： 　　0.001Hz(＜599.9RPM) 　　0.01Hz(600.0～5999RPM) 　　0.1Hz(6000～35000RPM) 　精度：+/-（0.05％+2d) ストロボスコープ外部トリガーモード：位相シフト（°） 　外部トリガー：0～359° 　位相シフト：有効範囲50～10000RPM 　分解能：1° 　精度：+/-（0.1％+2d) 　信号入力：Hレベル（2.5～12V)、Lレベル（0.8V Max,＞50us) ストロボスコープ外部トリガーモード：ｍSec. 　フラッシュ調整範囲：0～1200mSec. 　分解能： 　　0.1RPM(＜1000RPM) 　　1RPM(1000～9999RPM) 　　10RPM(＞10000RPM) 　精度：+/-（0.1％+2d) 　信号入力：Hレベル（2.5～12V)、Lレベル（0.8V Max,＞50us) ----------------------------------------------------- 電源：AC100V（98-105V)50/60Hz 動作環境：0～50℃、＜80％RH フラッシュチューブ：Xenon（GA-TB79)6500K 8W 寸法：約230x110x150mm 重量：約1145g 56989

プロ用15kg-cm モーター用クランプ式トルクメーター　TQ-8800

・ドリルなどの先端をプローブでクランプしてトルク計測 ・データホールド、ピーク値ホールド ・分解能、サンプリング時間を2段階選択 ・MAX/MIN値記録 ・RS232 PCインターフェース ・自動電源OFF、電池低電圧表示 ＜トルク計測範囲＞ 計測単位/分解能/Max.計測範囲： 　Kg cm/0.01Kgf-cm/15Kgf-cm 　Kg cm/0.1Kgf-cm/15.0Kgf-cm 　N cm/0.1N-cm/147.1N-cm 　N cm/1Kgf-cm/147N-cm 表示：61mmx34mm LCD 精度：+/-（1.5％+5d) オーバーロード容量：22.5Kgf-cm/220.1N-cm サンプリング時間：Fast約0.125秒/Slow約0.334秒 動作環境：0～+50℃、＜80％RH 電源：9V乾電池（別売） 本体寸法/重量：180x72x32mm/225g プローブ寸法/重量：48mm直径ｘ160mm/665g 52558

デジタルタコメーターDT-6234B

非接触型のハンディタイプ回転計です 測定範囲：2.5～99,999RPM（r/min） 分解能：0.1RPM（2.5～999.9RPM） 　　　　1RPM（1000RPM以上） 精度：±（0.05％＋1digit） サンプリンタイム：0.5秒（120RPM以上） データホールド機能 測定距離：50～500mm 動作環境：0～50℃ 電源：単３電池4本（別売） 寸法：160x72x37mm 付属品：反射テープ（メーター感知用）、カバーケース ※重量に電池含む 04270

RS232 PCインターフェース　接触/非接触タコメーター DT-2230

・フォトタコ/コンタクトタコの2 in 1計測 ・フォトタコは最大1.5m離れて計測可能 ・最終の値、Min/Max値呼出可能 ・RS232PCインターフェース ※ケーブルやソフトは別売りです 計測範囲： 　フォトタコ：5～99999rpm 　コンタクトタコ：0.5～19999rpm 　表面速度：0.05～1999.9m/分 分解能： 　rpm：0.1rpm(＜1000rpm)/1rpm(＞1000rpm) 　m/分：0.01m/min(＜100m/min)/0.1m/min(＞100m/min) 精度：+/-（0.1％+1d) 表示：5デジタルLCD 32x28mm フォトタコ探知距離：5～150cm 動作環境：0～50℃、＜80％RH 電源：単4乾電池ｘ4本（別売り） 寸法：165ｘ50ｘ33mm 53814

ACタイプ デジタルストロボスコープ（60～30000RPM)DT-2249A

・EN61010準拠、汚染度2 ・検査とスピード計測に：ギア、ファン、ポンプ、モーターなどに 表示：14mm LED 5デジタル フラッシュレート：60～30000RPM/FPM 精度：+/-(0.05％+1dgt) 分解能： 　0.1FRM/RPM(＜1000FPM/RPM) 　1FPM/RPM(＞1000FPM/RPM) フラッシュチューブ：Xenon フラッシュカラー温度：6500K フラッシュエナジー：4W/秒 ビームアングル：80° 電源：110VAC +/-10% 動作温度：0～50℃ 寸法：21x21x12cm 54085

ACタイプ デジタルストロボスコープ（100～10000FPM)DT-2239A

・EN61010絶縁カテゴリII 300VAC準拠 ・検査とスピード計測に：ギア、ファン、ポンプ、モーターなどに 表示：0.4”LED 4デジタル フラッシュレート：100～10000FPM 精度：0.05％+1dgt 分解能： 　0.1FRM/RPM(＜1000FPM/RPM) 　1FPM/RPM(1000-9999FPM/RPM) 　10FPM/RPM(＞10000FPM/RPM) サンプリング時間：1秒 レンジ：High(1000-10000RPM)/Low(100-1200RPM) 電源：110VAC 10% 動作温度：0～50℃ フラッシュチューブ：Xenon 白 6500K 4W 寸法：21x21x12cm 52998

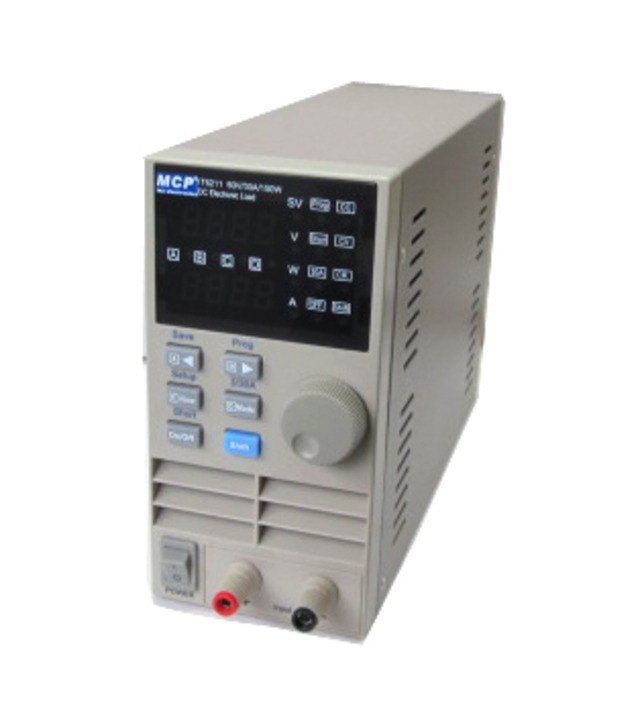

学習用プログラムDC電子負荷装置IT8211

・デジタルコントロール電子負荷装置 ・60V/30A/150W ・3モード:CV/CC/CR ・高精密電圧、電流設定 ・4ｘ40プレセット値メモリ 定格値（0～40℃）: 　　電圧:0～60V 　　電流:0～30A 　　電力:150W CVモード: 　　分解能:10mV 　　精度:±(0.05%+0.1%FS) CCモード: 　　分解能:1mA(0~3A), 10mA(0~30A) 　　精度:+/-(0.1%+0.1%FS) / 0~3A, +/-(0.1%+0.15%FS) / 0~30A CRモード: 　　分解能:0.01Ω (＜100Ω), 1Ω (＜4kΩ) 　　精度:1%+0.8%FS CWモード: 　　レンジ:150W 　　分解能:10mW 　　精度:0.1%+0.1%FS リードバック電圧: 　　分解能:1mV 0~10V, 10mV 0~60V 　　精度:+/-(0.05%+0.1%FS) リードバック電流: 　　分解能:1mA 0~3A, 10mA 0~30A 　　精度:+/-(0.1%+0.1%FS) 0~3A, +/-(0.1%+0.15%FS) 0~30A リードバック電力: 　　分解能:10mW 0~100W, 100mW 100~150W 　　精度:+/-(0.1%+0.1%FS) 短絡:CC(30A)、CV(0V)、CR(80mΩ） 動作温度:0～40℃ 入力電圧:110V/220V切換式 寸法:約88ｘ175ｘ282mm 重量:2.6kg MCP 55511

LEDテストモジュール Ｍ087Ｎ

このテストモジュールによってLEDの、機能、明るさ、色、極性をチェックすることが可能になります。 同じ明るさのLEDの選択を容易にするために、同じ電流（5 mA / 10 mA）の2種類のテストソケットは並べて配置しました。 動作電圧：9Vdc(9V乾電池-別売） テスト電流：0.5, 1, 2.5, 5, 10, 20, 35, 50mA 寸法：約60 x 82 x 24 mm 57752

ESR/キャパシタンスメーター　ESR70

・コンデンサ、キャパシタの不良チェックに ピークテスト電流（S/Cへ）: ±20mA～±25mA ピークテスト電圧（O/C間）: ±2.5V～±3.0V キャパシタンス計測範囲: 1µF～22,000µF キャパシタンス計測精度: ±4%±0.2µF ESR: 　計測範囲: 0 Ohm～20 Ohm 　分解能(ESR＜2 Ohm): 0.01 Ohm～0.02 Ohm 　分解能(ESR＞2 Ohm): 0.1 Ohm～0.2Ohm 　精度(ESR＜2 Ohm): ±1.5% ±0.02 Ohm 　精度(ESR＞2 Ohm): ±1.5% ±0.2O 　アビュース電圧: C＜10µF ±275V; C＞10µF ±50V 　自動放電電圧制限: ±50V 電池: 　タイプ: MN21/GP23A 12Vアルカリ電池 　電圧範囲: 8.5V～12V 　電圧警戒閾値: 8.5V 静止自動電源ダウン時間: 30s 寸法: 103x70x20mm 動作温度範囲: 10°C～40°C 52134

100Hz/120Hz/1KHz/10KHz/100KHz,精密LCRメーター LCR-9183

・19999/1999カウントデュアルLCD表示 ・シリアル/パラレルモード選択可能 ・D/Q/θ/ESRパラメータ付Ls/Lp/Cs/Cp ・DCRモードサポート1.00Ω～200.0MΩ ・5種類のテスト周波数：100Hz/120Hz/1KHz/10KHz/100KHz ・テストAC信号レベル：0.6V rms平均 ・RS232/USB PCインターフェース ・自動電源OFFデフォルト可能 ＜抵抗値（DCR)計測＞ レンジ：20Ω/200Ω/2K/20K/200K/2M/20M/200MΩ 基本精度：+/-（0.8％+5d) 　※20Ω～2MΩレンジにて ＜抵抗値(Rp/Rs)計測＞ レンジ：20Ω/200Ω/2K/20K/200K/2M/20M/200MΩ 基本精度：+/-（0.8％+5d) 　※200Ω～200KΩ、100Hz/120Hz/1000Hz/10KHz/100KHzにて ＜キャパシタンス（Cp/Cs):D＜0.1＞ レンジ：20pF/200pF/2000pF/20nF/200nF/2000nF/20uF/200uF/ 　　　　　2000uF/20mF 基本精度：+/-（1.0％+5d) 　※20nF～200nF,100Hz/120Hz/1000Hz/10KHz/100KHzにて ＜インダクタンス（Lp/Ls):D＜0.1＞ レンジ：20uH/200uH/2000uH/20mH/200mH/2000mH/20H/200H/2000H 基本精度：+/-（1.5％+5d) 　※20uH～200uH,100Hz/120Hz/1000Hz/10KHz/100KHzにて ----------------------------------------- 表示：LCD 66.8x52.8mm テスト周波数：100Hz/120Hz/1KHz/10KHz/100KHz 機能：L/C/R選択、周波数選択、D/Q/θ/ESR選択 消失ファクター：0.000～1999 クオリティファクター：0.000～1999 θ計測：+/-90° 校正：オープン/ショート校正 データホールド 動作環境：0～+50℃、＜85％RH 電源：9V乾電池（別売） 寸法：193ｘ88ｘ41mm 52388

電子工作キット（LED Buddy-順電圧/必要抵抗値自動計算器）WSMI198

LED Buddyは、1つ以上のLEDを含む電子回路を設計するのに役立ちます。 プロセスを開始するには、任意のタイプのLEDをLEDバディのコンタクトパッドに保持します。 LEDの極性を検出し、順方向電圧を測定し、使用する必要がある直列抵抗を自動 計算します。 ※本製品は、ご自分で半田などを用いて組立てが必要な”電子工作キット”です。 ・8×2文字のLCD ・直列抵抗を自動計算（E12シリーズ） ・LEDの極性を検出する ・LEDの順方向電圧を測定する ・調整可能な目標電流 ・調整可能な目標電圧 ・コンタクトパッドで簡単に接触 ・電源on/offスイッチ 寸法：約75×32×48mm（W×L×H） 目標電圧調節：0〜30 V 目標電圧調節：2〜26 mA 消費電流：40mA（LEDテスト時） 電源：最大9〜12VDC または9 V乾電池（別売） 58299
