昇圧型DC-DCコンバーター(ステップアップ安定化ブースター）12VDC＞24VDC/35A

・ACC入力付でリモコン操作可能 ・出力電圧を微調整可能 ・25KHｚスイッチングタイプで安定動作 入力電圧：11VDC～16VDC 入力電圧保護：10.5VDC(シャットダウン） 出力電圧：24VDC（21V～28VDC調整可能） 最大出力電流：40A 継続出力電流：35A ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 無負荷入力電流：≦0.01A 出力リップルノイズ：100mV(rms) 効率：85%以上 入出力コネクタ：100Aバインディングポスト 入力ヒューズ：30Aｘ5（基板組込） 温度コントロールファン 寸法：約400x200x70mm 52587 ------------------------------------------------------------------------------------- Step-up DC-DC converter (step-up stabilizing booster) 12VDC > 24VDC/35A ・With ACC input, can be operated by remote control ・Output voltage can be finely adjusted ・25KHz switching type for stable operation Input voltage: 11VDC to 16VDC Input voltage protection: 10.5VDC (shutdown) Output voltage: 24VDC (adjustable from 21V to 28VDC) Maximum output current: 40A Continuous output current: 35A Line regulation: 0.1% Load regulation: 0.02% No-load input current: ≦0.01A Output ripple noise: 100mV (rms) Efficiency: 85% or more Input/output connector: 100A binding post Input fuse: 30A x 5 (built into the board) Temperature control fan Dimensions: Approx. 400x200x70mm

昇圧型DC-DCコンバーター(ステップアップ安定化ブースター）12VDC＞13.8VDC/80A

・出力電圧を微調整可能 ・25KHｚスイッチングタイプで安定動作 入力電圧：10VDC～15VDC 入力電圧保護：10.0VDC(シャットダウン） 出力電圧：13.8VDC（13V～18VDC調整可能） 最大出力電流：100A(10分） 継続出力電流：80A（24時間） ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 無負荷入力電流：≦500mA 出力リップルノイズ：100mV(rms) 効率：80%以上 入出力コネクタ：バインディングポスト 入力ヒューズ：30Aｘ4（基板組込） 温度コントロールファン 寸法：約190x400x70mm 52588 ----------------------------------------------------------------------------------- Step-up DC-DC converter (step-up stabilizing booster) 12VDC > 13.8VDC/80A - Fine-tunable output voltage - Stable operation with 25KHz switching type Input voltage: 10VDC to 15VDC Input voltage protection: 10.0VDC (shutdown) Output voltage: 13.8VDC (adjustable from 13V to 18VDC) Maximum output current: 100A (10 minutes) Continuous output current: 80A (24 hours) Line regulation: 0.1% Load regulation: 0.02% No-load input current: ≦500mA Output ripple noise: 100mV (rms) Efficiency: 80% or more Input/output connector: binding post Input fuse: 30A x 4 (built into the board) Temperature control fan Dimensions: Approx. 190x400x70mm

可変式 DC/DCコンバーター2000ｍA

自動車12-24VDCを1.5/3.0/4.5/6.0/7.5/9.0VDC　2Aに変換。 入力電圧：12－24V 出力電圧：1.5/3.0/4.5/6.0/7.5/9.0VDC 　　　　　12VDC(24V入力時) 出力電流：2000mＡ(最大) 出力プラグ：7種類（センタープラス/マイナス両用） 　　　　　　2.35×0.75 　　　　　　2.5 　　　　　　3.5 　　　　　　3.5×1.35 　　　　　　4.0×1.7 　　　　　　5.0×2.1 　　　　　　5.5×2.5 本体寸法：約99×68×29mm コード長さ：入力側/約50cm 　　　　　　出力側/約198cm 04940 --------------------------------------------------------------- Variable DC/DC converter 2000mA Converts automotive 12-24VDC to 1.5/3.0/4.5/6.0/7.5/9.0VDC 2A. Input voltage: 12-24V Output voltage: 1.5/3.0/4.5/6.0/7.5/9.0VDC 12VDC (24V input) Output current: 2000mA (max) Output plug: 7 types (center positive/negative) 2.35×0.75 2.5 3.5 3.5×1.35 4.0×1.7 5.0×2.1 5.5×2.5 Body dimensions: Approx. 99×68×29mm Cord length: Input side/approx. 50cm Output side/approx. 198cm

ステップダウンDC-DCコンバータ基板（1.23～30V/2A）

・電池などの電圧下降調整に一番単純な手法はレギュレーターを使う方法ですが、実は効率が悪く電地の消耗が早い問題があります。 ・効率を上げる一つの手法が、スイッチングタイプのDC/DCコンバーターを使用する方法で、本製品のMax.効率は92％です。 ・本製品は、入力電圧を下降させることしかできないStep Downタイプです。 ・ただスイッチングタイプは、リニアに比べてノイズを発生させますので、リップルに注意が必要となります。 入力電圧幅：3～40Vdc 出力電圧：1.3～35Vdc　調整可能 ※入力電圧より出力電圧は低くなくてはいけません。また1.7V～の電圧ドロップもございますのでご注意ください。 リップル：30mV Max. 出力電流：2A Max. 効率：LM2596ベースデザインでMax.92% スイッチング周波数：65KHｚ ロードレギュレーション：+/-0.5％ 電圧レギュレーション：+/-2.5％ 動作温度範囲：-40℃～+80℃ 寸法：約43ｘ21ｘ14mm 55480 -------------------------------------------------------------------------------- Step-down DC-DC converter board (1.23-30V/2A) - The simplest method for adjusting the voltage drop of batteries, etc. is to use a regulator, but this is actually inefficient and causes the battery to wear out quickly. - One method to increase efficiency is to use a switching type DC/DC converter, and this product has a maximum efficiency of 92%. - This product is a step-down type that can only lower the input voltage. - However, switching types generate more noise than linear types, so care must be taken with ripples. Input voltage range: 3-40Vdc Output voltage: 1.3-35Vdc adjustable * The output voltage must be lower than the input voltage. Please note that there is also a voltage drop of 1.7V or more. Ripple: 30mV Max. Output current: 2A Max. Efficiency: Max. 92% with LM2596-based design Switching frequency: 65KHz Load regulation: +/-0.5% Voltage regulation: +/-2.5% Operating temperature range: -40℃ to +80℃ Dimensions: Approx. 43 x 21 x 14mm

LCD表示付ステップダウンDC-DCコンバータ基板（4～40V→1.25～37V/2A）

入出力電圧表示機能付の減圧タイプのコンバータ基板です。 電圧表示：Vin/Vout 電圧表示精度: +/-0.05V 入力電圧範囲: 4.0 - 40V (入力は、出力より1.5V 以上高くなくてはいけません) 出力電圧範囲: 1.25 - 37V 左スイッチ: 電圧表示On/Off 右スイッチ: 電圧表示切替(in/out) ピーク電流: 3A 定格電流: 2A Max電力: 15W 寸法:約6.1*3.4*12cm ※表示精度のため、入力電圧は4.5V以上が適正です。 55275 ---------------------------------------------------------------------------------- Step-down DC-DC converter board with LCD display (4-40V → 1.25-37V/2A) This is a pressure-reducing type converter board with input and output voltage display function. Voltage display: Vin/Vout Voltage display accuracy: +/-0.05V Input voltage range: 4.0 - 40V (Input must be at least 1.5V higher than output) Output voltage range: 1.25 - 37V Left switch: Voltage display On/Off Right switch: Voltage display switch (in/out) Peak current: 3A Rated current: 2A Max power: 15W Dimensions: Approx. 6.1*3.4*12cm *For display accuracy, an input voltage of 4.5V or higher is appropriate.

5-32Vdc→1-30Vdc可変ステップダウンDC/DCコンバータ基板 Max120W

・ステップダウン回路なので、出力電圧は、必ず入力電圧より低くなります。 ・効率： 　　12V→5V/10A出力時効率81% 　　12V→5V/6A出力時効率86% 　　24V→12V/8A 出力時効率90% 　　24V→19V/6A 出力時効率94% ※負荷と接続中に電圧を変更してはいけません。必ず無負荷で設定後に負荷と接続ください。 入力電圧幅：4.5～32Vdc 出力電圧幅：1.0～30Vdc(調整可能ですが、入力より低くしか出力しません） 定格電流：12A Max(5Vdc出力時、電圧が上がるとその分電流容量は低くなります） 無負荷電流：約10mA 公称効率：85％（入出力電流による） 公称リップル：100mV p-p 動作温度：-20℃～+60℃ オーバーロード保護：定格の125％～150％ 短絡保護：過電流時シャットダウン 寸法：約6ｘ5.8ｘ2.2cm 56257 ------------------------------------------------------------------------------------- 5-32Vdc→1-30Vdc variable step-down DC/DC converter board Max 120W - Because it is a step-down circuit, the output voltage will always be lower than the input voltage. - Efficiency: 12V→5V/10A output efficiency 81% 12V→5V/6A output efficiency 86% 24V→12V/8A output efficiency 90% 24V→19V/6A output efficiency 94% *Do not change the voltage while connected to a load. Always connect to a load after setting with no load. Input voltage range: 4.5 to 32Vdc Output voltage range: 1.0 to 30Vdc (adjustable, but only outputs lower than the input) Rated current: 12A Max (when outputting 5Vdc, the current capacity decreases as the voltage increases) No-load current: Approximately 10mA Nominal efficiency: 85% (depending on input/output current) Nominal ripple: 100mV p-p Operating temperature: -20℃ to +60℃ Overload protection: 125% to 150% of rated Short circuit protection: Shutdown when overcurrent Dimensions: Approximately 6 x 5.8 x 2.2cm

100W降圧タイプ可変DC/DCコンバーターモジュール（4.5～32V)→（0.8～30V）

※本製品の入力ケーブルには、ヒューズを安全のために組み込むことを強く推奨します。また、いきなり回路と接続するのでなく、必ず接続前に無負荷状態で電圧や極性をチェック後、負荷と接続ください。 タイプ：非絶縁タイプステップダウンモジュール 入力電圧：4.5～32Vdc（32Vを超える可能性のない電源を用いて ください） 出力電圧：0.8～30Vdc 出力電流：0～12A(Max/出力-入力による） 出力パワー：100W ※クーリングファンを別途取り付けることで200Wまで 周波数：300KHｚ 効率：最大95％ 動作温度：-40～+85℃ 寸法：約70ｘ39ｘ31mm 保護：一時的短絡保護、温度保護、一時的入力逆極性保護 55969 ---------------------------------------------------------------------------------------- 100W step-down type variable DC/DC converter module (4.5-32V) → (0.8-30V) *We strongly recommend that you install a fuse in the input cable of this product for safety. Also, do not connect it to the circuit immediately, but always check the voltage and polarity in an unloaded state before connecting it to the load. Type: Non-isolated type step-down module Input voltage: 4.5-32Vdc (use a power supply that cannot exceed 32V) Output voltage: 0.8-30Vdc Output current: 0-12A (Max/output-input) Output power: 100W *Up to 200W by installing a cooling fan separately Frequency: 300KHz Efficiency: Up to 95% Operating temperature: -40 to +85℃ Dimensions: Approx. 70 x 39 x 31mm Protection: Temporary short circuit protection, temperature protection, temporary input reverse polarity protection

ステップアップDC-DCコンバーター150Ｗ

入力電圧: 12VDC 出力電圧: 15 - 16 - 18 - 19 - 20 - 22 - 24VDC 出力電流: 8.5A max.（15/16V） 　　　　　　8A max.（18/19V） 　　　　　　7.5A max.（20V） 　　　　　　6.5A max.（22V） 　　　　　　6A max.（24V） 出力: Max.150W 出力10プラグ： N:内径0.90mm×外径7.90mm×長さ11.5(IBM,Lenovo) QV2: 内径0.60mm×外径7.40mm×長さ12.5(HP) ZV3: 内径0.60mm×外径7.40mm×長さ12.5(Dell) E: 内径1.40mm×外径6.50mm×長さ12.0(Fujitsu,Panasonic,Sony,Samsung,Dell) G: 内径1.00mm×外径5.00mm×長さ11.5(Samsung) P: 内径2.50mm×外径5.50mm×長さ12.0 (Acer,Asus,Compaq,Gateway,HP,IBM,Fujitsu,Panasonic,Samsung,Sharp,Toshiba,Hitachi) T: 内径1.70mm×外径4.75mm×長さ10.0(HP) X: 内径1.70mm×外径5.50mm×長さ12.0(Acer) AG: 内径0.60mm×外径4.50mm×長さ12.0(HP) AH: 長方形(Lenovo) プラグ極性：センター（+） 保護：ヒューズ(15A) 本体寸法：約113(L) x 61(W) x 37(H)mm 13920 ---------------------------------------------------------------------------------------- Step-up DC-DC converter 150W Input voltage: 12VDC Output voltage: 15 - 16 - 18 - 19 - 20 - 22 - 24VDC Output current: 8.5A max. (15/16V) 8A max. (18/19V) 7.5A max. (20V) 6.5A max. (22V) 6A max. (24V) Output: Max.150W Output 10 plug: N: Inner diameter 0.90mm x outer diameter 7.90mm x length 11.5 (IBM, Lenovo) QV2: Inner diameter 0.60mm x outer diameter 7.40mm x length 12.5 (HP) ZV3: Inner diameter 0.60mm x outer diameter 7.40mm x length 12.5 (Dell) E: Inner diameter 1.40mm x outer diameter 6.50mm x length 12.0 (Fujitsu, Panasonic, Sony, Samsung, Dell) G: Inner diameter 1.00mm x outer diameter 5.00mm x length 11.5 (Samsung) P: Inner diameter 2.50mm x outer diameter 5.50mm x length 12.0 (Acer, Asus, Compaq, Gateway, HP, IBM, Fujitsu, Panasonic, Samsung, Sharp, Toshiba, Hitachi) T: Inner diameter 1.70mm x outer diameter 4.75mm x length 10.0 (HP) X: Inner diameter 1.70mm x outer diameter 5.50mm x length 12.0 (Acer) AG: Inner diameter 0.60mm x outer diameter 4.50mm x length 12.0 (HP) AH: Rectangular (Lenovo) Plug polarity: Center (+) Protection: Fuse (15A) Body dimensions: Approx. 113 (L) x 61 (W) x 37 (H) mm

Micro USB(2～24V)→5～28V/2AステップアップDC-DCモジュール

・DC電圧は、ケーブルが長くなると容易に電圧が降下しますので、 本製品を中継させるという方法も。 ・ステップアップタイプなので、入力電圧より出力電圧の方が高く なる設定しかできません。 ・入力電流は、出力電流より大きくなります。 ・インダクターを用いて波形を作りますので、少しノイズが乗ること ご了承ください。 AeroSemi MT3608 高効率1.2MHz 2A ステップアップコンバータ仕様 出力電流：2A max 入力電圧範囲：2.0～24VDC 出力電圧：28V max (トリマーで調整) 効率：93% ピーク(~200mA at 5Vin, 12Vout) 寸法：約36 x 17 x 14mm 55968 ---------------------------------------------------------------------------------- Micro USB (2-24V) → 5-28V/2A step-up DC-DC module ・The DC voltage easily drops as the cable gets longer, so this product can be used as a relay. ・As this is a step-up type, the output voltage can only be set higher than the input voltage. ・The input current is greater than the output current. ・Please note that there will be some noise as the waveform is created using an inductor. AeroSemi MT3608 High Efficiency 1.2MHz 2A Step-Up Converter Specifications Output current: 2A max Input voltage range: 2.0-24VDC Output voltage: 28V max (adjusted with trimmer) Efficiency: 93% peak (~200mA at 5Vin, 12Vout) Dimensions: Approx. 36 x 17 x 14mm

DC/DCパワーブースター12VDC→可変13～18VDC

・自動車内の機器で入力電圧が13～18VDCの製品(無線機など）へ ・電圧は出力をテスターなどでご確認いただきながら、ドライバーで微調整する必要があります。 ・25KHｚスイッチング方式、80％の効率 ・サーマルコントロールファンとキーリモート機能 入力電圧幅：10～15VDC 出力電圧幅：13～18VDC調整可能 Max.出力電流：50A 継続電流出力：30A 無負荷電流：＜500mA ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 出力リップルノイズ：100mV rms 入出力コネクタ：バインディングポスト 寸法：320ｘ105ｘ55mm 53044 ------------------------------------------------------------------------------------- DC/DC power booster 12VDC → variable 13-18VDC - For devices in cars with an input voltage of 13-18VDC (such as radios) - Voltage needs to be fine-tuned with a screwdriver while checking the output with a tester. - 25KHz switching method, 80% efficiency - Thermal control fan and key remote function Input voltage range: 10-15VDC Output voltage range: Adjustable 13-18VDC Max. output current: 50A Continuous current output: 30A No-load current: <500mA Line regulation: 0.1% Load regulation: 0.02% Output ripple noise: 100mV rms Input/output connector: Binding post Dimensions: 320 x 105 x 55mm

8-32Vdc→9-46Vdc可変ステップアップDC/DCコンバータ基板 Max150W

・ステップアップ回路なので、出力電圧は、必ず入力電圧より高くなります。 ・効率： 　　16V→19V/3A出力時効率94% 　　12V→20V/5A出力時効率89% 　　12V→30V/3A出力時効率89% 　　24V→42V/3A出力時効率94% ※負荷と接続中に電圧を変更してはいけません。必ず無負荷で設定後に負荷と接続ください。 入力電圧幅：8～32Vdc（16A Max入力、8A以上の場合は別途ヒートシンクが必要） 出力電圧幅：9～46Vdc(調整可能ですが、入力より高くしか出力しません） 定格電流：8A Max(※4A以上の出力の場合は、別途ヒートシンクが必要です） 無負荷電流：約15mA 公称効率：85％（入出力電流による） 公称リップル：100mV p-p 動作温度：-20℃～+60℃ オーバーロード保護：なし 短絡保護：なし 寸法：約6ｘ5ｘ2cm 56259 --------------------------------------------------------------------------------- 8-32Vdc→9-46Vdc variable step-up DC/DC converter board Max 150W - Because it is a step-up circuit, the output voltage will always be higher than the input voltage. - Efficiency: 16V→19V/3A output: 94% efficiency 12V→20V/5A output: 89% efficiency 12V→30V/3A output: 89% efficiency 24V→42V/3A output: 94% efficiency *Do not change the voltage while connected to a load. Always connect to a load after setting with no load. Input voltage range: 8 to 32 Vdc (16 A Max input, separate heat sink required for 8 A or more) Output voltage range: 9 to 46 Vdc (adjustable, but only outputs higher than input) Rated current: 8 A Max (*A separate heat sink is required for output of 4 A or more) No-load current: Approximately 15 mA Nominal efficiency: 85% (depending on input/output current) Nominal ripple: 100 mV p-p Operating temperature: -20°C to +60°C Overload protection: None Short circuit protection: None Dimensions: Approximately 6 x 5 x 2 cm

72W 電圧可変式昇圧DC-DCコンバーター12V→15～24V

入力電圧: 12.0～13.8Vdc 出力電圧: 15-16-18-19-20-22-24Vdc 出力電流: 4000mA（15-18V） 　　　　　3000mA (19-24V） 消費電力: 72W 保護：ヒューズ プラグ6種類:6.5x1.0mm(内部ピン）,5.5x1.75mm, 　　　　　　5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm, 　　　　　　4.75x1.75mm 認証：CE 56065 ---------------------------------------------------------------------------------- 72W Voltage Variable Step-Up DC-DC Converter 12V to 15-24V Input voltage: 12.0-13.8Vdc Output voltage: 15-16-18-19-20-22-24Vdc Output current: 4000mA (15-18V) 3000mA (19-24V) Power consumption: 72W Protection: Fuse 6 types of plugs: 6.5x1.0mm (internal pin), 5.5x1.75mm, 5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm, 4.75x1.75mm Certification: CE

3.5-30Vdc→5-30Vdc可変ステップアップDC/DCコンバータ基板 Max70W

・ステップアップ回路なので、出力電圧は、必ず入力電圧より0.5V以上高くなります。 ※負荷と接続中に電圧を変更してはいけません。必ず無負荷で設定後に負荷と接続ください。 入力電圧幅：3.5～30Vdc 出力電圧幅：5～30Vdc(調整可能ですが、入力より高くしか出力しません） 定格電流：3A(瞬間的だけ6AMax） 無負荷電流：約10mA 公称効率：85％（入出力電流による） 公称リップル：100mV p-p 動作温度：-20℃～+60℃ オーバーロード保護：定格の125％～150％ 短絡保護：あり 寸法：約6ｘ3ｘ2cm 56258 ---------------------------------------------------------------------------------- 3.5-30Vdc → 5-30Vdc variable step-up DC/DC converter board Max 70W - Because it is a step-up circuit, the output voltage will always be at least 0.5V higher than the input voltage. *Do not change the voltage while connected to a load. Always connect to a load after setting it without a load. Input voltage range: 3.5 to 30Vdc Output voltage range: 5 to 30Vdc (adjustable, but only outputs higher than the input) Rated current: 3A (6A Max only momentarily) No-load current: Approximately 10mA Nominal efficiency: 85% (depending on input/output current) Nominal ripple: 100mV p-p Operating temperature: -20℃ to +60℃ Overload protection: 125% to 150% of rated Short circuit protection: Yes Dimensions: Approximately 6 x 3 x 2cm

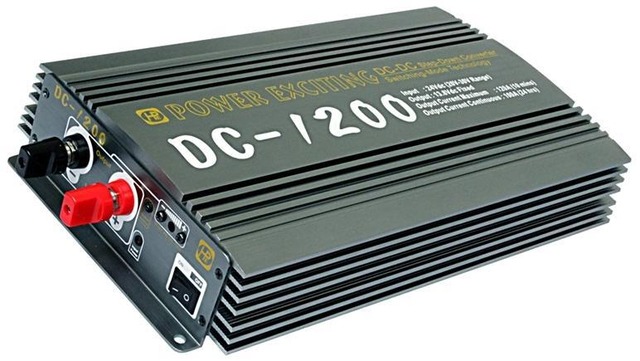

DC-DCコンバーターMax.120A

ドライバーで出力電圧微調整(12VDC～15VDC)可能なので、安定化電源にも 入力電圧範囲：20～30VDC 出力電圧：13.8VDC+/-0.1V (12VDC～15VDC調整可能） 最大出力電流：120A(Max) 継続出力電流：100A 無負荷電流：200mA以下 ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 出力リップルノイズ：100mV(rms) 効率：85％以上 出力ヒューズ：20A×4 保護：出力過電圧、出力過電流、出力短絡保護、 　　　温度コントロールファン 寸法：約190×400×70mm 51567 ----------------------------------------------------------------------------------- DC-DC converter Max. 120A The output voltage can be finely adjusted (12VDC to 15VDC) with a screwdriver, so it can also be used as a stabilized power supply Input voltage range: 20 to 30VDC Output voltage: 13.8VDC +/- 0.1V (Adjustable from 12VDC to 15VDC) Maximum output current: 120A (Max) Continuous output current: 100A No-load current: 200mA or less Line regulation: 0.1% Load regulation: 0.02% Output ripple noise: 100mV (rms) Efficiency: 85% or more Output fuse: 20A x 4 Protection: Output overvoltage, output overcurrent, output short circuit protection, Temperature control fan Dimensions: Approx. 190 x 400 x 70mm
