【ArTeC 8769】2WAY電流電圧計(直流)

・直流電流計と直流電圧計の一台二役直流電流計と直流電圧計が一体となり、保管スペースをとりません。端子カバーをスライドさせることで、VとAの表示が切り替わり、 取り付け間違えを防ぐため使用しない端子はヒューズなし 電流計/4レンジ:－0.5―5mA、－5―50mA、－50―500mA、－0.5―5A、電圧計/4レンジ:－50―300mV、－0.5―3V、－2.5―15V、－50―300V、測定精度/JIS 2.5級相当、端子/トリプル端子×8 サイズ：165×114×55mm 53889

Io/IorクランプリーカーMCL-400IR+

近年、インバータ機器等の高調波機器が増加しているため、漏れ電流に高調波や高周波電流等が多く含まれるようになりました。 　また、漏れ電流[Io]には絶縁抵抗によって対地間に流れる電流[Ior]と静電容量によって流れる電流[Ioc]とがあり、実際の絶縁劣化は[Ior]に起因しますが、 通常の漏れ電流計では、どのような漏れ電流なのかを判断することが出来ませんでした。 　このように静電容量による漏れ電流や高調波等によるノイズにより、漏れ電流[Io]だけでの管理は、難しくなっています。Io/Iorクランプリーカー[MCL-400R]は、 電圧入力が不要で、接地線やフィーダをクランプするだけで、 絶縁抵抗に起因する真の漏れ電流[Ior]が測定できる初めてのクランプ式漏れ電流計です。 測定機能 Ior抵抗成分漏れ電流・Io漏れ電流・交流電流、交流電圧 高調波(基本波・第3・第5・第7・第11・第13次) ・電圧入力なしで、真の漏れ電流[Ior]を測定します。 ・クランプで安全に絶縁状態の確認ができます。 ・Ior・高調波測定の機能が付いた漏れ電流計です。 ・操作簡単で、しかも小型・軽量・低価格です。 ＜仕様＞ 一般仕様：Io漏れ電流・交流負荷電流 　　　　　ior抵抗成分漏れ電流 測定方法：CTクランプ方式 測定機能：高調波電流(基本波・第3・第5・第7・第11・第13次) 　　　　　交流電圧 CT内径：40mm 測定レンジ：40mA/400mA/4A/40A/300A 　　　　　　500V（50/60Hz) 表示：3.3/4液晶表示 確度：(交流電流)AC0～40A ±1%rdg±8dgt 　　　　　　　AC40A～300A ±1%rdg±1%F.S 　　　(交流電圧)AC0～500V ±1%rdg±8dgt 　　　(高調波)基本波・第3・第5・第7次 　　　　　　　±1%rdg±5dgt (±電流・電圧確度) 　　　　　　　第11・第13次 　　　　　　　±2%rdg±5dgt (±電流・電圧確度) 　　　　　　　(最小基本波入力各レンジの2%以上) サンプルレート：2回/秒 (Iorの場合　1回/6秒) オーバー表示：OLを表示 電池電圧低下表示：あり オートパワーオフ：最終キー操作より約10秒で電源OFF 　　　　　　　　　(解除スイッチ有り) データホールド：データホールドスイッチ有り 交流変換方式：平均値整流の実行値換算 高調波検出方式：自動同調フィルタ方式 使用回路電圧：AC500V以下 入力周波数：45～65Hz 使用温湿度範囲：0℃～40℃、80%RH以下 　　　　　　　　(但し、結露なきこと) 高周波スイッチ：高周波スイッチを押すと基本波・第3・第5・第7・第11・第13次 　　　　　　　　の順に表示 Iorスイッチ：Iorスイッチを押すとIor値を表示 Ior電路設定スイッチ：単相電路と三相3線(200V)電路の設定 -------------------------------------------------------------- 電源：単4乾電池 3本 消費電流：交流電流測定時　約8mA 　　　　　(連続使用で約60時間) 外形寸法：約70(W)×223(H)×34(D)mm 付属品：キャリングケース、取扱説明書、単4乾電池×3本 22030 --------------------------------------------------------------------------------------- Io/Ior Clamp Leakage MCL-400IR+ In recent years, the number of harmonic devices such as inverter equipment has increased, and leakage current now contains many harmonics and high-frequency currents. In addition, there are two types of leakage current [Io]: the current [Ior] that flows between the ground due to insulation resistance and the current [Ioc] that flows due to capacitance. Actual insulation deterioration is caused by [Ior], but a normal leakage current meter could not determine what type of leakage current it was. In this way, it is difficult to manage leakage current [Io] alone due to leakage current due to capacitance and noise due to harmonics. The Io/Ior Clamp Leakage MCL-400R is the first clamp-type leakage current meter that does not require voltage input and can measure true leakage current [Ior] caused by insulation resistance simply by clamping the ground wire or feeder. Measurement functions: Ior resistive component leakage current, Io leakage current, AC current, AC voltage Harmonics (fundamental, 3rd, 5th, 7th, 11th, 13th) - Measures true leakage current [Ior] without voltage input. - Safely check insulation condition with clamp. - Leakage current meter with Ior and harmonic measurement functions. - Easy to operate, compact, lightweight, and low-cost. <Specifications> General specifications: Io leakage current, AC load current ior resistance component leakage current Measurement method: CT clamp method Measurement function: harmonic current (fundamental, 3rd, 5th, 7th, 11th, 13th) AC voltage CT inner diameter: 40mm Measurement range: 40mA/400mA/4A/40A/300A 500V (50/60Hz) Display: 3.3/4 LCD display Accuracy: (AC current) AC0-40A ±1%rdg±8dgt AC40A-300A ±1%rdg±1%F.S (AC voltage) AC0-500V ±1%rdg±8dgt (Harmonics) fundamental, 3rd, 5th, 7th ±1%rdg±5dgt (± current/voltage accuracy) 11th/13th ±2%rdg±5dgt (± current/voltage accuracy) (minimum fundamental input 2% or more for each range) Sample rate: 2 times/second (For Ior, once per 6 seconds) Over display: Displays OL Battery voltage drop display: Yes Auto power off: Power off approximately 10 seconds after last key operation (Cancel switch available) Data hold: Data hold switch available AC conversion method: Average value rectification converted to effective value Harmonic detection method: Automatic tuning filter method Circuit voltage used: AC500V or less Input frequency: 45-65Hz Temperature and humidity range used: 0℃-40℃, 80%RH or less (However, no condensation) High frequency switch: Press the high frequency switch to display the fundamental, 3rd, 5th, 7th, 11th, and 13th in that order Ior switch: Press the Ior switch to display the Ior value Ior circuit setting switch: Setting for single-phase circuit and three-phase 3-wire (200V) circuit -------------------------------------------------------------- Power supply: AAA batteries 3 Current consumption: Approx. 8mA when measuring AC current (Approx. 60 hours of continuous use) External dimensions: Approx. 70(W) x 223(H) x 34(D)mm Accessories: Carrying case, instruction manual, 3 x AAA batteries

高低圧クランプメーター HCL-3000+

・80V～7000Vの低圧から高圧まで、使用可能 ・簡単に片手操作できるレバー構造 ・1mA～200Aのワイド計測可能 ＜仕様＞ 測定範囲　　：0～2000mA／20A／200A レンジ切替　：3レンジマニュアル 使用電圧範囲：AC80V～7000V 許容誤差　　：±2.0％rdg±5dgt 最小表示値　：1mA ＣＴ窓径　　：φ33mm 絶縁抵抗　　：CTコア部と握り部間100MΩ以上 電　　源　　：UM－3(1.5V)2個 寸　　法　　：315(L)×54(W)mm(開閉レバー部除く) 重　　量　　：240g(電池を除く) 付　属　品　：ソフトケース マルチ計測器 22100 ---------------------------------------------------------------------------------------- High and low voltage clamp meter HCL-3000+ - Can be used from low to high voltages of 80V to 7000V - Lever structure for easy one-handed operation - Wide measurement range from 1mA to 200A <Specifications> Measurement range: 0 to 2000mA/20A/200A Range switching: 3-range manual Operating voltage range: AC80V to 7000V Allowable error: ±2.0%rdg±5dgt Minimum display value: 1mA CT window diameter: φ33mm Insulation resistance: 100MΩ or more between CT core and grip Power supply: UM-3 (1.5V) x 2 Dimensions: 315(L)×54(W)mm (excluding opening/closing lever) Weight: 240g (excluding batteries) Accessories: Soft case

100V→8.0Ｖ/31mA 標準電源トランス PT2401-102

入力：100VAC 容量：0.25VA 出力：8.0VAC/31ｍA 45002 ------------------------------------------------------------------- 100V→8.0V/31mA Standard power transformer PT2401-102 Input: 100VAC Capacity: 0.25VA Output: 8.0VAC/31mA

電圧検出トランス VT3512-B01

推奨入力電圧:AC 440V 定格周波数:50/60Hz 耐電圧:AC 2000V ※2次－コア間についてはAC 500V 絶縁抵抗:DC 500Vにて100MΩ以上 45067 ----------------------------------------------------------------------- Voltage detection transformer VT3512-B01 Recommended input voltage: AC 440V Rated frequency: 50/60Hz Withstand voltage: AC 2000V *AC 500V between secondary and core Insulation resistance: 100MΩ or more at DC 500V

電圧検出トランス VT3510-A01

推奨入力電圧:AC 200 V 定格周波数:50/60Hz 耐電圧:AC 1500V 1分間 ※２次-コア間については AC 500V 絶縁抵抗:DC500V 100MΩ以上 45066 ------------------------------------------------------------------- Voltage detection transformer VT3510-A01 Recommended input voltage: AC 200 V Rated frequency: 50/60Hz Withstand voltage: AC 1500V for 1 minute *AC 500V between secondary and core Insulation resistance: DC500V 100MΩ or more

電圧検出トランス VT2401-A01

推奨入力電圧:AC 140V 定格周波数:50Hz/60Hz 耐電圧:AC 1500V 1分間 ※2次－コア間についてはAC 500V 絶縁抵抗:DC500V 100MΩ以上 45065 --------------------------------------------------------- Voltage detection transformer VT2401-A01 Recommended input voltage: AC 140V Rated frequency: 50Hz/60Hz Withstand voltage: AC 1500V for 1 minute *AC 500V between secondary and core Insulation resistance: DC500V 100MΩ or more

電流検出トランス TB-CT1

最大入力電流：20A 直流抵抗： 　(1-2)間：680Ω±15％ インダクタンス： 　(1-2)間：2.4H 以上 耐電圧： 1次－2次/1次－鉄心/2次－鉄心：AC50Hz AC1.0KV 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：珪素鋼板 45073 ---------------------------------------------------------------------- Current detection transformer TB-CT1 Maximum input current: 20A DC resistance: Between (1-2): 680Ω±15% Inductance: Between (1-2): 2.4H or more Dielectric strength: Primary-Secondary/Primary-Iron core/Secondary-Iron core: AC50Hz AC1.0KV 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Silicon steel plate

電流検出トランス CT1961-101

最大入力電流：15A 直流抵抗： 　（3-4）間：670Ω±15％ インダクタンス： 　（3-4）間：6.0H以上 耐電圧： 　1次-2次、1次-鉄心：1500V 　2次-鉄心：500V 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：フェライト 45070 ------------------------------------------------------------------------- Current detection transformer CT1961-101 Maximum input current: 15A DC resistance: Between (3-4): 670Ω±15% Inductance: Between (3-4): 6.0H or more Dielectric strength: Primary-secondary, primary-iron core: 1500V Secondary-iron core: 500V Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Ferrite

電流検出トランス CT3480

最大入力電流：2A 直流抵抗： 　（1-2）間：18.1mΩ±15％ 　（3-5）間：475Ω±15％ インダクタンス： 　（3-5）間：8.0H±40％ 耐電圧： 1次－2次/1次－鉄心/2次－鉄心：AC1000V 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：珪素鋼板 45071 ---------------------------------------------------------------------- Current detection transformer CT3480 Maximum input current: 2A DC resistance: Between (1-2): 18.1mΩ±15% Between (3-5): 475Ω±15% Inductance: Between (3-5): 8.0H±40% Dielectric strength: Primary-Secondary/Primary-Iron core/Secondary-Iron core: AC1000V for 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Silicon steel plate

電流検出トランス CT2422-101

最大入力電流：20A 直流抵抗： 　（1-2）間：680Ω±15％ インダクタンス： 　（3-4）間：7.0 H 以上 耐電圧： 1次－2次/1次－鉄心/2次－鉄心：AC1.0 kV 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：パーマロイ 45072 -------------------------------------------------------------------------- Current detection transformer CT2422-101 Maximum input current: 20A DC resistance: Between (1-2): 680Ω±15% Inductance: Between (3-4): 7.0 H or more Dielectric strength: Primary-Secondary/Primary-Iron core/Secondary-Iron core: AC1.0 kV for 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Permalloy

電流検出トランス CT1943-101

最大入力電流:15A 直流抵抗: 　（3-4）間：70Ω±15％ インダクタンス： 　（3-4）間：7.0 H 以上 耐電圧： 　1次－2次：AC 3.0 kV 1分間 　1次－鉄心：AC 1.5 kV 1分間 　2次－鉄心：AC 0.5 kV 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：パーマロイ 45069 ------------------------------------------------------------------------------- Current detection transformer CT1943-101 Maximum input current: 15A DC resistance: Between (3-4): 70Ω±15% Inductance: Between (3-4): 7.0 H or more Dielectric strength: Primary-Secondary: AC 3.0 kV for 1 minute Primary-Iron core: AC 1.5 kV for 1 minute Secondary-Iron core: AC 0.5 kV for 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Permalloy

電流検出トランス CT1912-101

最大入力電流:15A 直流抵抗: 　(1-2)間：3.0mΩ以下 　(3-4)間：900Ω±15% インダクタンス:5.0H以上 耐電圧： (P-S)AC 1.5kV 1分間 (P-C)AC 1.5kV 1分間 (S-C)AC 500V 1分間 絶縁抵抗:DC 500V/100MΩ以上 周囲温度:-10～60℃ コア材:珪素鋼板 45068 ---------------------------------------------------------------------- Current detection transformer CT1912-101 Maximum input current: 15A DC resistance: Between (1-2): 3.0mΩ or less Between (3-4): 900Ω±15% Inductance: 5.0H or more Withstand voltage: (P-S) AC 1.5kV 1 minute (P-C) AC 1.5kV 1 minute (S-C) AC 500V 1 minute Insulation resistance: DC 500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Silicon steel plate

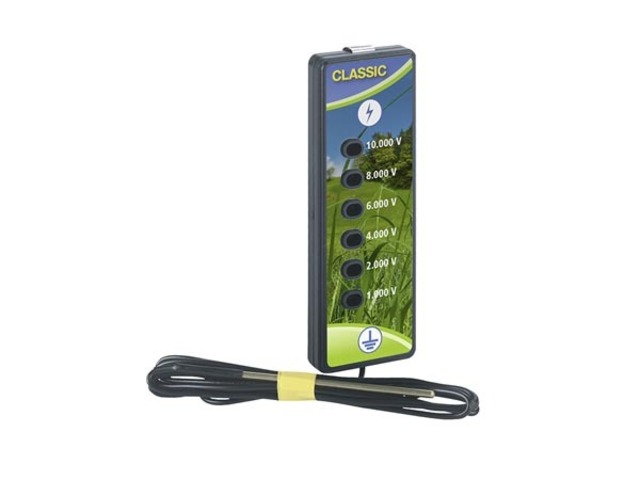

高電圧フェンス用電圧測定器(グランドロッド付） max.10KV-6レベル- COR44661

・動物避け用の高圧フェンスにきちんと電圧が流れているか確認のために ・Ｍａｘ．10000Ｖ測定 ・6レベルでLED表示：10000V/8000V/6000V/4000V/2000V/1000V CORRAL 44661 57669

高電圧フェンス用電圧測定器(グランドロッドなし） max.8KV-5レベル- COR44669

・動物避け用の高圧フェンスにきちんと電圧が流れているか確認のために ・グランドスパイクなし、近付けてスイッチを押すだけで測定可能で便利 ・フェンスまでの距離：0～5cm ・5レベルでLED表示：8000V/6000V/4000V/2500V/低電圧 ・電池交換用に低電圧赤色LED表示 ・電源：9V乾電池(別売） 57670

CORRAL デジタル高電圧メーター 10kV COR441229

・高電圧フェンスの電圧測定用のテスターです。 ・2500～9900Vの電圧計測 ・電源：9Vdc乾電池 ・持ち運び用ポーチ付 57877

アナログ直流電流パネルメーター+/-DC80A（シャント外付タイプ）

・シャントが外付けの仕様です。 ※シャント及びパネルを接続するケーブルは 　付属していません。 パネル仕様 定格：+/-DC80A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm 必要な別売シャント（分流器）仕様 入力：80Aフルスケール 出力：50mVフルスケール 57730

アナログ直流電流パネルメーター+/-DC50A（シャント外付タイプ）

・シャントが外付けの仕様です。 ※シャント及びパネルを接続するケーブルは付属していません。 パネル仕様定格：+/-DC50A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm シャント（分流器）仕様 入力：50Aフルスケール 出力：50mVフルスケール 53566

アナログ直流電流パネルメーター+/-DC30A（シャント外付タイプ）

・シャントが外付けの仕様です。 ※シャント及びパネルを接続するケーブルは付属していません。 パネル仕様定格：+/-DC30A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm シャント（分流器）仕様 入力：30Aフルスケール 出力：50mVフルスケール 53422

アナログ直流電流パネルメーター+/-DC100A（シャント外付タイプ）

・シャントが外付け(別売り）の仕様です。 ※シャント及びパネルを接続するケーブルは付属していません。 パネル仕様 定格：+/-DC100A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm 必要な別売シャント（分流器）仕様 入力：100Aフルスケール 出力：50mVフルスケール 58091

アナログ直流電流パネルメーター+/-50A（シャント内蔵タイプ）70×60mm

アイテム：+/-DC50A クラス：2.5 寸法：約70×60mm ※分流器内蔵型です。ダイレクトに 接続して問題ありません 34571

アナログ直流電流パネルメーター+/-30A（シャント内蔵タイプ）70×60mm

アイテム：+/-DC30A クラス：2.5 寸法：約70×60mm ※分流器内蔵型です。ダイレクトに 接続して問題ありません。 34570

アナログ直流電流パネルメーター+/-10A（シャント内蔵タイプ）70×60mm

アイテム：+/-DC10A クラス：2.5 寸法：約70×60mm ※分流器内蔵型です。ダイレクトに 接続して問題ありません。 34572

アナログDC電流メータ 50A-70×60mm

DC50Aタイプのアナログメーター クラス：2.5 寸法：70×60mm 30610
