防水昇圧型DC-DCコンバーター12/24VDC＞48VDC/1A

入力：10～30Vdc 出力：48Vdc/1A max. フルロード効率：90～94％ リップルp-p：ax/1%(出力電圧） ロードレギュレーション：1.5％ Ｍａｘ無負荷浪費：フルロードの0.5％ 過負荷ポイント：+10％（出力電流） 短絡保護、エポキシシールによる防水仕様 動作温度：-10℃～+45℃ 本体寸法：約58x40x22mm 57315 ------------------------------------------------------------------------------- Waterproof step-up DC-DC converter 12/24VDC > 48VDC/1A Input: 10-30Vdc Output: 48Vdc/1A max. Full load efficiency: 90-94% Ripple p-p: ax/1% (output voltage) Load regulation: 1.5% Max no-load dissipation: 0.5% of full load Overload point: +10% (output current) Short circuit protection, waterproof with epoxy seal Operating temperature: -10℃ to +45℃ Body dimensions: approx. 58x40x22mm

入出力絶縁タイプ12Vdc→24Vdc-100W-DC/DCコンバーター

・自動車内での音響機器等使用時の雑音発生、それはグランドがループしていることが原因のことがあります。本製品は、グランドも絶縁していますので、グランドループが原因のノイズは発生しません。 ・EN60950,EN55015,EN61547,EN61000-3-2,EN6100-3-3,RoHS 5/6,EN61347-1,EN61347-2-13準拠 ・105℃出力コンデンサ、ソフトスタート仕様 入力：10.5V～14Vdc 出力：24Vdc（22～25Vdc調整可能） Max出力：100W 効率：90～94％ リップルp-p：200-300mV ロードレギュレーション：+/-1％～+/-1.5％ ラインレギュレーション：+/-1％～+/-1.5％ スタート時間ディレー：1～2ｓ 保護：短絡、過負荷 SC保護：105～130％ Max Pow. ※入力逆接続保護はございませんので、接続時に極性には充分ご注意ください。 待機消費電力：＜2W 動作環境：-30～+65℃/20～90％RH MTBF:100000Hrs 寸法：約159ｘ98ｘ38mm 56559 -------------------------------------------------------------------------------------- Input/Output Isolated Type 12Vdc→24Vdc-100W-DC/DC Converter - Noise generated when using audio equipment in a car can be caused by a ground loop. This product also insulates the ground, so noise caused by a ground loop will not occur. - Compliant with EN60950, EN55015, EN61547, EN61000-3-2, EN6100-3-3, RoHS 5/6, EN61347-1, EN61347-2-13 - 105℃ output capacitor, soft start specification Input: 10.5V to 14Vdc Output: 24Vdc (adjustable from 22 to 25Vdc) Max output: 100W Efficiency: 90 to 94% Ripple p-p: 200-300mV Load regulation: +/-1% to +/-1.5% Line regulation: +/-1% to +/-1.5% Start time delay: 1 to 2s Protection: Short circuit, overload SC protection: 105 to 130% Max Pow. *There is no input reverse connection protection, so please be careful of the polarity when connecting. Standby power consumption: ＜2W Operating environment: -30~+65℃/20~90%RH MTBF:100000Hrs Dimensions: Approx. 159x98x38mm

昇圧型DC-DCコンバーター(ステップアップ安定化ブースター）12VDC＞24VDC/35A

・ACC入力付でリモコン操作可能 ・出力電圧を微調整可能 ・25KHｚスイッチングタイプで安定動作 入力電圧：11VDC～16VDC 入力電圧保護：10.5VDC(シャットダウン） 出力電圧：24VDC（21V～28VDC調整可能） 最大出力電流：40A 継続出力電流：35A ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 無負荷入力電流：≦0.01A 出力リップルノイズ：100mV(rms) 効率：85%以上 入出力コネクタ：100Aバインディングポスト 入力ヒューズ：30Aｘ5（基板組込） 温度コントロールファン 寸法：約400x200x70mm 52587 ------------------------------------------------------------------------------------- Step-up DC-DC converter (step-up stabilizing booster) 12VDC > 24VDC/35A ・With ACC input, can be operated by remote control ・Output voltage can be finely adjusted ・25KHz switching type for stable operation Input voltage: 11VDC to 16VDC Input voltage protection: 10.5VDC (shutdown) Output voltage: 24VDC (adjustable from 21V to 28VDC) Maximum output current: 40A Continuous output current: 35A Line regulation: 0.1% Load regulation: 0.02% No-load input current: ≦0.01A Output ripple noise: 100mV (rms) Efficiency: 85% or more Input/output connector: 100A binding post Input fuse: 30A x 5 (built into the board) Temperature control fan Dimensions: Approx. 400x200x70mm

昇圧型DC-DCコンバーター(ステップアップ安定化ブースター）12VDC＞13.8VDC/80A

・出力電圧を微調整可能 ・25KHｚスイッチングタイプで安定動作 入力電圧：10VDC～15VDC 入力電圧保護：10.0VDC(シャットダウン） 出力電圧：13.8VDC（13V～18VDC調整可能） 最大出力電流：100A(10分） 継続出力電流：80A（24時間） ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 無負荷入力電流：≦500mA 出力リップルノイズ：100mV(rms) 効率：80%以上 入出力コネクタ：バインディングポスト 入力ヒューズ：30Aｘ4（基板組込） 温度コントロールファン 寸法：約190x400x70mm 52588 ----------------------------------------------------------------------------------- Step-up DC-DC converter (step-up stabilizing booster) 12VDC > 13.8VDC/80A - Fine-tunable output voltage - Stable operation with 25KHz switching type Input voltage: 10VDC to 15VDC Input voltage protection: 10.0VDC (shutdown) Output voltage: 13.8VDC (adjustable from 13V to 18VDC) Maximum output current: 100A (10 minutes) Continuous output current: 80A (24 hours) Line regulation: 0.1% Load regulation: 0.02% No-load input current: ≦500mA Output ripple noise: 100mV (rms) Efficiency: 80% or more Input/output connector: binding post Input fuse: 30A x 4 (built into the board) Temperature control fan Dimensions: Approx. 190x400x70mm

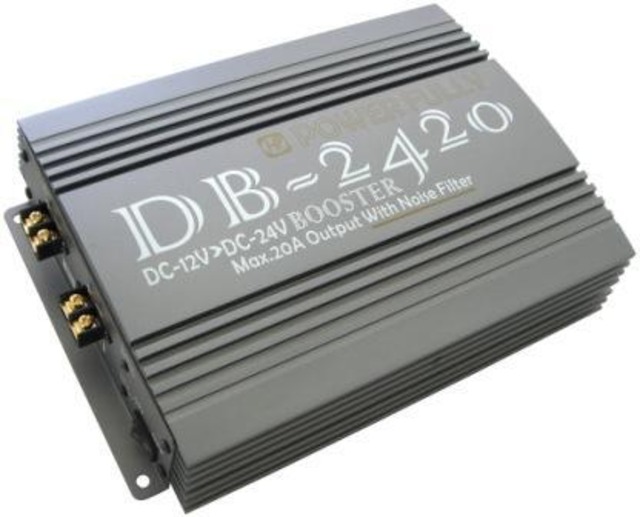

昇圧型DC-DCコンバータ 12VDC>24VDC/15A

入力電圧：12VDC～16VDC 入力電圧保護：11VDC(アラーム/シャットダウン） 出力電圧：24VDC（23VDC～28VDC調整可能） 最大出力電流：20A 継続出力電流：15A 無負荷入力電流：≦250mA ラインレギュレーション：0.1% ロードレギュレーション：0.02% 出力リップルノイズ：50mV(rms) 効率：85%以上 入力コネクタ：端子（ACC付） 出力コネクタ：2端子 入力ヒューズ：20A+20A 温度コントロールファン 寸法：約200×280×70mm 17990 -------------------------------------------------------------------------------- Step-up DC-DC converter 12VDC>24VDC/15A Input voltage: 12VDC-16VDC Input voltage protection: 11VDC (alarm/shutdown) Output voltage: 24VDC (adjustable from 23VDC to 28VDC) Maximum output current: 20A Continuous output current: 15A No-load input current: ≦250mA Line regulation: 0.1% Load regulation: 0.02% Output ripple noise: 50mV (rms) Efficiency: 85% or more Input connector: terminal (with ACC) Output connector: 2 terminals Input fuse: 20A+20A Temperature control fan Dimensions: approx. 200×280×70mm

ステップアップコンバーター 12VDC>24VDC/7A

入力電圧：12VDC～16VDC 入力電圧保護：11VDC(アラーム/シャットダウン） 出力電圧：24VDC（23VDC～28VDC調整可能） 最大出力電流：10A 継続出力電流：7A 無負荷入力電流：≦200mA ラインレギュレーション：0.1% ロードレギュレーション：0.02% 出力リップルノイズ：50mV(rms) 効率：85%以上 入力コネクタ：端子（ACC付） 出力コネクタ：2端子 入力ヒューズ：10A+10A 温度コントロールファン 寸法：約200×195×70mm 17980 ------------------------------------------------------------------------ Step-up converter 12VDC>24VDC/7A Input voltage: 12VDC-16VDC Input voltage protection: 11VDC (alarm/shutdown) Output voltage: 24VDC (adjustable from 23VDC to 28VDC) Maximum output current: 10A Continuous output current: 7A No-load input current: ≦200mA Line regulation: 0.1% Load regulation: 0.02% Output ripple noise: 50mV (rms) Efficiency: 85% or more Input connector: terminal (with ACC) Output connector: 2 terminals Input fuse: 10A+10A Temperature control fan Dimensions: approx. 200×195×70mm

ステップアップDC/DCコンバーター 12VDC＞24VDC/5A

入力電圧：12VDC～16VDC 入力電圧保護：10VDC(アラーム/シャットダウン） 出力電圧：24VDC+/-0.1V 最大出力電流：5A 継続出力電流：4A 無負荷入力電流：≦100mA ラインレギュレーション：0.1% ロードレギュレーション：0.02% 出力リップルノイズ：50mV(rms) 効率：85%以上 入力：リード 出力：リード 寸法：約90×210×50mm 30750 -------------------------------------------------------------------------- Step-up DC/DC converter 12VDC>24VDC/5A Input voltage: 12VDC-16VDC Input voltage protection: 10VDC (alarm/shutdown) Output voltage: 24VDC+/-0.1V Maximum output current: 5A Continuous output current: 4A No-load input current: ≦100mA Line regulation: 0.1% Load regulation: 0.02% Output ripple noise: 50mV(rms) Efficiency: 85% or more Input: Lead Output: Lead Dimensions: Approx. 90×210×50mm

ステップアップDC/DCコンバーター5VDC(USB2.0)＞12VDC/0.5A

入力電圧：DC4.8V～DC5.3V ※通常PCのUSBコネクタから（ただしUSB2.0以上） 出力電圧：12VDC 最大出力電流：0.5A ラインレギュレーション：1% ロードレギュレーション：5% リップル：2% ノイズ：5％ 効率：83%以上 保護：出力短絡、入力逆接続、出力過電流 入力：USB Aオス+100mmケーブル 出力：DCジャックオス5.5x2.1mm+1700mmケーブル 本体寸法：約46×33×24mm 52855 ------------------------------------------------------------------------------ Step-up DC/DC converter 5VDC (USB2.0) > 12VDC/0.5A Input voltage: DC4.8V to DC5.3V *Normally from a PC's USB connector (USB2.0 or higher) Output voltage: 12VDC Maximum output current: 0.5A Line regulation: 1% Load regulation: 5% Ripple: 2% Noise: 5% Efficiency: 83% or higher Protection: Output short circuit, input reverse connection, output overcurrent Input: USB A male + 100mm cable Output: DC jack male 5.5x2.1mm + 1700mm cable Body dimensions: Approx. 46 x 33 x 24mm

ステップアップDC/DCコンバーター12VDC＞24VDC/30A

入力電圧：10VDC～15VDC（標準12VDC) 入力電流：75Amax at 12VDC 出力電圧：+24VDC Max出力負荷：30A 出力：720W Max Min出力負荷：0.1A ロードレギュレーション：5% ラインレギュレーション：1% リップル：1% ノイズ：2% 効率：83%min 保護：短絡、入力ヒューズ、入力逆接続、 　　　120～150％出力電流リミット、 　　　入力低電圧電源ダウン 動作温度：-25～+45℃ 寸法：122×207×57mm ※こちらの製品は、モーターなどのコイルを使った負荷に対応した回路は組み込まれていません。ご注意ください。 51788 ------------------------------------------------------------------------------------ Step-up DC/DC converter 12VDC > 24VDC/30A Input voltage: 10VDC to 15VDC (standard 12VDC) Input current: 75Amax at 12VDC Output voltage: +24VDC Max output load: 30A Power: 720W Max Min output load: 0.1A Load regulation: 5% Line regulation: 1% Ripple: 1% Noise: 2% Efficiency: 83%min Protection: Short circuit, input fuse, input reverse connection, 120-150% output current limit, Input low voltage power down Operating temperature: -25 to +45°C Dimensions: 122 x 207 x 57mm *This product does not incorporate a circuit that supports loads using coils such as motors. Please note.

12Vdc→24Vdc/10A 昇圧型コンバーターIP-67-240W

・ダイキャストハウジングとエポキシシーリングでIP67を実現 入力：11～15Vdc 出力：24Vdc 出力Max:240W（10A) フルロード効率：＞90％ リップルp-p：Max 1% ロードレギュレーション：1.5％ Max無負荷消費電力：フルロードの0.5％ オーバーロード保護：出力定格電流の+10％ 短絡保護：あり 防水：IP67 動作温度：-10℃～+45℃ 寸法：約78ｘ70ｘ28mm 56266 --------------------------------------------------------------------------- 12Vdc→24Vdc/10A Boost Converter IP-67-240W Die-cast housing and epoxy sealing achieve IP67 Input: 11-15Vdc Output: 24Vdc Output Max: 240W (10A) Full load efficiency: >90% Ripple p-p: Max 1% Load regulation: 1.5% Max no-load power consumption: 0.5% of full load Overload protection: +10% of output rated current Short circuit protection: Yes Waterproof: IP67 Operating temperature: -10℃ to +45℃ Dimensions: Approx. 78 x 70 x 28mm

12Vdc→19Vdc/5A 昇圧型コンバーターIP-67-95W

・ダイキャストハウジングとエポキシシーリングでIP67を実現 入力：10～16Vdc 出力：19Vdc 出力Max:95W（5A) フルロード効率：＞90％ リップルp-p：Max 1% ロードレギュレーション：1.5％ Max無負荷消費電力：フルロードの0.5％ オーバーロード保護：出力定格電流の+10％ 短絡保護：あり 防水：IP67 動作温度：-10℃～+45℃ 寸法：約78ｘ70ｘ28mm 56265 ---------------------------------------------------------------------------- 12Vdc→19Vdc/5A Boost Converter IP-67-95W Die-cast housing and epoxy sealing achieve IP67 Input: 10-16Vdc Output: 19Vdc Output Max: 95W ​​(5A) Full load efficiency: >90% Ripple p-p: Max 1% Load regulation: 1.5% Max no-load power consumption: 0.5% of full load Overload protection: +10% of output rated current Short circuit protection: Yes Waterproof: IP67 Operating temperature: -10℃ to +45℃ Dimensions: Approx. 78 x 70 x 28mm

ステップアップDC-DCコンバーター150Ｗ

入力電圧: 12VDC 出力電圧: 15 - 16 - 18 - 19 - 20 - 22 - 24VDC 出力電流: 8.5A max.（15/16V） 　　　　　　8A max.（18/19V） 　　　　　　7.5A max.（20V） 　　　　　　6.5A max.（22V） 　　　　　　6A max.（24V） 出力: Max.150W 出力10プラグ： N:内径0.90mm×外径7.90mm×長さ11.5(IBM,Lenovo) QV2: 内径0.60mm×外径7.40mm×長さ12.5(HP) ZV3: 内径0.60mm×外径7.40mm×長さ12.5(Dell) E: 内径1.40mm×外径6.50mm×長さ12.0(Fujitsu,Panasonic,Sony,Samsung,Dell) G: 内径1.00mm×外径5.00mm×長さ11.5(Samsung) P: 内径2.50mm×外径5.50mm×長さ12.0 (Acer,Asus,Compaq,Gateway,HP,IBM,Fujitsu,Panasonic,Samsung,Sharp,Toshiba,Hitachi) T: 内径1.70mm×外径4.75mm×長さ10.0(HP) X: 内径1.70mm×外径5.50mm×長さ12.0(Acer) AG: 内径0.60mm×外径4.50mm×長さ12.0(HP) AH: 長方形(Lenovo) プラグ極性：センター（+） 保護：ヒューズ(15A) 本体寸法：約113(L) x 61(W) x 37(H)mm 13920 ---------------------------------------------------------------------------------------- Step-up DC-DC converter 150W Input voltage: 12VDC Output voltage: 15 - 16 - 18 - 19 - 20 - 22 - 24VDC Output current: 8.5A max. (15/16V) 8A max. (18/19V) 7.5A max. (20V) 6.5A max. (22V) 6A max. (24V) Output: Max.150W Output 10 plug: N: Inner diameter 0.90mm x outer diameter 7.90mm x length 11.5 (IBM, Lenovo) QV2: Inner diameter 0.60mm x outer diameter 7.40mm x length 12.5 (HP) ZV3: Inner diameter 0.60mm x outer diameter 7.40mm x length 12.5 (Dell) E: Inner diameter 1.40mm x outer diameter 6.50mm x length 12.0 (Fujitsu, Panasonic, Sony, Samsung, Dell) G: Inner diameter 1.00mm x outer diameter 5.00mm x length 11.5 (Samsung) P: Inner diameter 2.50mm x outer diameter 5.50mm x length 12.0 (Acer, Asus, Compaq, Gateway, HP, IBM, Fujitsu, Panasonic, Samsung, Sharp, Toshiba, Hitachi) T: Inner diameter 1.70mm x outer diameter 4.75mm x length 10.0 (HP) X: Inner diameter 1.70mm x outer diameter 5.50mm x length 12.0 (Acer) AG: Inner diameter 0.60mm x outer diameter 4.50mm x length 12.0 (HP) AH: Rectangular (Lenovo) Plug polarity: Center (+) Protection: Fuse (15A) Body dimensions: Approx. 113 (L) x 61 (W) x 37 (H) mm

Micro USB(2～24V)→5～28V/2AステップアップDC-DCモジュール

・DC電圧は、ケーブルが長くなると容易に電圧が降下しますので、 本製品を中継させるという方法も。 ・ステップアップタイプなので、入力電圧より出力電圧の方が高く なる設定しかできません。 ・入力電流は、出力電流より大きくなります。 ・インダクターを用いて波形を作りますので、少しノイズが乗ること ご了承ください。 AeroSemi MT3608 高効率1.2MHz 2A ステップアップコンバータ仕様 出力電流：2A max 入力電圧範囲：2.0～24VDC 出力電圧：28V max (トリマーで調整) 効率：93% ピーク(~200mA at 5Vin, 12Vout) 寸法：約36 x 17 x 14mm 55968 ---------------------------------------------------------------------------------- Micro USB (2-24V) → 5-28V/2A step-up DC-DC module ・The DC voltage easily drops as the cable gets longer, so this product can be used as a relay. ・As this is a step-up type, the output voltage can only be set higher than the input voltage. ・The input current is greater than the output current. ・Please note that there will be some noise as the waveform is created using an inductor. AeroSemi MT3608 High Efficiency 1.2MHz 2A Step-Up Converter Specifications Output current: 2A max Input voltage range: 2.0-24VDC Output voltage: 28V max (adjusted with trimmer) Efficiency: 93% peak (~200mA at 5Vin, 12Vout) Dimensions: Approx. 36 x 17 x 14mm

DC/DCパワーブースター12VDC→可変13～18VDC

・自動車内の機器で入力電圧が13～18VDCの製品(無線機など）へ ・電圧は出力をテスターなどでご確認いただきながら、ドライバーで微調整する必要があります。 ・25KHｚスイッチング方式、80％の効率 ・サーマルコントロールファンとキーリモート機能 入力電圧幅：10～15VDC 出力電圧幅：13～18VDC調整可能 Max.出力電流：50A 継続電流出力：30A 無負荷電流：＜500mA ラインレギュレーション：0.1％ ロードレギュレーション：0.02％ 出力リップルノイズ：100mV rms 入出力コネクタ：バインディングポスト 寸法：320ｘ105ｘ55mm 53044 ------------------------------------------------------------------------------------- DC/DC power booster 12VDC → variable 13-18VDC - For devices in cars with an input voltage of 13-18VDC (such as radios) - Voltage needs to be fine-tuned with a screwdriver while checking the output with a tester. - 25KHz switching method, 80% efficiency - Thermal control fan and key remote function Input voltage range: 10-15VDC Output voltage range: Adjustable 13-18VDC Max. output current: 50A Continuous current output: 30A No-load current: <500mA Line regulation: 0.1% Load regulation: 0.02% Output ripple noise: 100mV rms Input/output connector: Binding post Dimensions: 320 x 105 x 55mm

8-32Vdc→9-46Vdc可変ステップアップDC/DCコンバータ基板 Max150W

・ステップアップ回路なので、出力電圧は、必ず入力電圧より高くなります。 ・効率： 　　16V→19V/3A出力時効率94% 　　12V→20V/5A出力時効率89% 　　12V→30V/3A出力時効率89% 　　24V→42V/3A出力時効率94% ※負荷と接続中に電圧を変更してはいけません。必ず無負荷で設定後に負荷と接続ください。 入力電圧幅：8～32Vdc（16A Max入力、8A以上の場合は別途ヒートシンクが必要） 出力電圧幅：9～46Vdc(調整可能ですが、入力より高くしか出力しません） 定格電流：8A Max(※4A以上の出力の場合は、別途ヒートシンクが必要です） 無負荷電流：約15mA 公称効率：85％（入出力電流による） 公称リップル：100mV p-p 動作温度：-20℃～+60℃ オーバーロード保護：なし 短絡保護：なし 寸法：約6ｘ5ｘ2cm 56259 --------------------------------------------------------------------------------- 8-32Vdc→9-46Vdc variable step-up DC/DC converter board Max 150W - Because it is a step-up circuit, the output voltage will always be higher than the input voltage. - Efficiency: 16V→19V/3A output: 94% efficiency 12V→20V/5A output: 89% efficiency 12V→30V/3A output: 89% efficiency 24V→42V/3A output: 94% efficiency *Do not change the voltage while connected to a load. Always connect to a load after setting with no load. Input voltage range: 8 to 32 Vdc (16 A Max input, separate heat sink required for 8 A or more) Output voltage range: 9 to 46 Vdc (adjustable, but only outputs higher than input) Rated current: 8 A Max (*A separate heat sink is required for output of 4 A or more) No-load current: Approximately 15 mA Nominal efficiency: 85% (depending on input/output current) Nominal ripple: 100 mV p-p Operating temperature: -20°C to +60°C Overload protection: None Short circuit protection: None Dimensions: Approximately 6 x 5 x 2 cm

72W 電圧可変式昇圧DC-DCコンバーター12V→15～24V

入力電圧: 12.0～13.8Vdc 出力電圧: 15-16-18-19-20-22-24Vdc 出力電流: 4000mA（15-18V） 　　　　　3000mA (19-24V） 消費電力: 72W 保護：ヒューズ プラグ6種類:6.5x1.0mm(内部ピン）,5.5x1.75mm, 　　　　　　5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm, 　　　　　　4.75x1.75mm 認証：CE 56065 ---------------------------------------------------------------------------------- 72W Voltage Variable Step-Up DC-DC Converter 12V to 15-24V Input voltage: 12.0-13.8Vdc Output voltage: 15-16-18-19-20-22-24Vdc Output current: 4000mA (15-18V) 3000mA (19-24V) Power consumption: 72W Protection: Fuse 6 types of plugs: 6.5x1.0mm (internal pin), 5.5x1.75mm, 5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm, 4.75x1.75mm Certification: CE

3.5-30Vdc→5-30Vdc可変ステップアップDC/DCコンバータ基板 Max70W

・ステップアップ回路なので、出力電圧は、必ず入力電圧より0.5V以上高くなります。 ※負荷と接続中に電圧を変更してはいけません。必ず無負荷で設定後に負荷と接続ください。 入力電圧幅：3.5～30Vdc 出力電圧幅：5～30Vdc(調整可能ですが、入力より高くしか出力しません） 定格電流：3A(瞬間的だけ6AMax） 無負荷電流：約10mA 公称効率：85％（入出力電流による） 公称リップル：100mV p-p 動作温度：-20℃～+60℃ オーバーロード保護：定格の125％～150％ 短絡保護：あり 寸法：約6ｘ3ｘ2cm 56258 ---------------------------------------------------------------------------------- 3.5-30Vdc → 5-30Vdc variable step-up DC/DC converter board Max 70W - Because it is a step-up circuit, the output voltage will always be at least 0.5V higher than the input voltage. *Do not change the voltage while connected to a load. Always connect to a load after setting it without a load. Input voltage range: 3.5 to 30Vdc Output voltage range: 5 to 30Vdc (adjustable, but only outputs higher than the input) Rated current: 3A (6A Max only momentarily) No-load current: Approximately 10mA Nominal efficiency: 85% (depending on input/output current) Nominal ripple: 100mV p-p Operating temperature: -20℃ to +60℃ Overload protection: 125% to 150% of rated Short circuit protection: Yes Dimensions: Approximately 6 x 3 x 2cm
