2.4MHz 超音波霧化ユニット　JMU-24A01

・超音波振動で細かな霧を発生 ・コンパクトな超音波霧化ユニット ・水槽、機器等への取り付け可能 ・目的、用途に応じた製品の使い分け ・大学、研究所等での実験に 公称発振周波数：2.4MHz 電源入力：DC24V 消費電力：12VA 霧化能力(参考値)(※1)： ・約80ml/h(通常時) ・約250ml/h(ホーン取付時) (※1) 　霧化能力は参考値であって、当社が保証するものではありません。 　本製品は個体差があり、霧化能力が均一ではございません。 　お使いの水槽形状、液剤の種類、液剤の使用液温によって霧化能力が増減します。 　霧化能力は必ずお客様側でご確認下さい。 適正水位： ・振動子ー水面間　36mm+/-5mm(通常時) ・振動子－水面間　43mm+/-5mm(ホーン取付時) 中心霧化粒子径：3um以下 使用温度範囲(※2)：5℃～35℃(結露しないこと) (※2) 　使用温度範囲は、性能を保証するものではありません。 　液剤を凍結させると振動子が空焚になったり、氷が振動子を押し割り破損します。 回路冷却方式：強制冷却 寸法：基板・放熱板：幅38mm×奥行30mm×高さ36+/-3mm 構成品： ・発振回路基板(質量：約10g) ・JMU-24A01振動子ASSY(質量：約9g) ・電源束線(質量：約3g) ・フロートスイッチ束線(質量：約3g) ・ホーン(質量：約2g) ※振動子面は水平になっており、真上に水柱が立ち上がります。 57884 ----------------------------------------------------------------------------- 2.4MHz ultrasonic atomization unit JMU-24A01 - Ultrasonic vibration generates fine mist - Compact ultrasonic atomization unit - Can be attached to water tanks, equipment, etc. - Use different products according to purpose and use - For experiments at universities, laboratories, etc. Nominal oscillation frequency: 2.4MHz Power input: DC24V Power consumption: 12VA Atomization capacity (reference value) (※1): - Approximately 80ml/h (normal) - Approximately 250ml/h (with horn attached) (※1) Atomization capacity is a reference value and is not guaranteed by our company. This product has individual differences and the atomization capacity is not uniform. Atomization capacity increases or decreases depending on the shape of the water tank used, the type of liquid, and the temperature of the liquid used. Please be sure to check the atomization capacity yourself. Appropriate water level: - Between transducer and water surface: 36mm+/-5mm (normal) - Between transducer and water surface: 43mm+/-5mm (when horn is attached) Central atomized particle size: 3um or less Usage temperature range (※2): 5℃ to 35℃ (no condensation) (※2) The usage temperature range does not guarantee performance. If the liquid freezes, the transducer will run dry or the ice will break the transducer, causing damage. Circuit cooling method: Forced cooling Dimensions: Board/heat sink: Width 38mm x Depth 30mm x Height 36+/-3mm Components: ・Oscillator circuit board (weight: approx. 10g) ・JMU-24A01 transducer ASSY (weight: approx. 9g) ・Power cable (weight: approx. 3g) ・Float switch cable (weight: approx. 3g) ・Horn (weight: approx. 2g) *The transducer surface is horizontal, and a water column rises directly above.

超音波霧化ユニット HMC-2401(斜め10°水柱タイプ）

※本製品とHMC-2400との違いは、HMC-2401は振動子面が斜めになっており、斜め10度ぐらいに水柱が立つことです。 ・超音波振動で細かな霧を発生 ・コンパクトな超音波霧化ユニット ・水槽、機器等への取り付け可能 ・目的、用途に応じた製品の使い分け ・大学、研究所等での実験に 公称発振周波数：2.4MHｚ 入力電圧：24Vdc 消費電流：約550mA 適正水位： 　通常時：振動子-水面間32.5mm+/-5mm 使用温度範囲：5～35℃ 使用水温範囲：10～40℃ 霧化能力： 　通常時：約190ml/h ※水温22℃メーカー測定による 外形寸法：基板・放熱板幅38mmx奥行30mmx高さ36+/-3mm 回路冷却方式：強制冷却 本多電子 56357 ----------------------------------------------------------------------------------------- Ultrasonic atomization unit HMC-2401 (10° water column type) *The difference between this product and the HMC-2400 is that the transducer surface of the HMC-2401 is at an angle, and the water column stands at an angle of about 10 degrees. ・Ultrasonic vibration generates fine mist ・Compact ultrasonic atomization unit ・Can be attached to aquariums, equipment, etc. ・Use different products according to purpose and use ・For experiments at universities, laboratories, etc. Nominal oscillation frequency: 2.4MHz Input voltage: 24Vdc Current consumption: Approximately 550mA Appropriate water level: Normal: 32.5mm+/-5mm between transducer and water surface Usable temperature range: 5-35℃ Usable water temperature range: 10-40℃ Atomization capacity: Normal: Approximately 190ml/h *Measured by manufacturer at water temperature of 22℃ External dimensions: Substrate/heat sink width 38mm x depth 30mm x height 36+/-3mm Circuit cooling method: Forced cooling

超音波霧化ユニット HMC-2400

・超音波振動で細かな霧を発生 ・コンパクトな超音波霧化ユニット ・水槽、機器等への取り付け可能 ・目的、用途に応じた製品の使い分け ・大学、研究所等での実験に 公称発振周波数：2.4MHｚ 入力電圧：24Vdc 消費電流：約550mA 適正水位： 　通常時：振動子-水面間36mm+/-5mm 　ホーン取り付け時：振動子-水面間43mm+/-5mm 使用温度範囲：5～35℃ 使用水温範囲：10～40℃ 霧化能力： 　通常時：約150ml/h 　ホーン取り付け時：約360ml/h ※水温22℃メーカー測定による 外形寸法：基板・放熱板幅38mmx奥行30mmx高さ36+/-3mm 回路冷却方式：強制冷却 本多電子 56356 ---------------------------------------------------------------------------------------- Ultrasonic atomization unit HMC-2400 - Ultrasonic vibration generates fine mist - Compact ultrasonic atomization unit - Can be attached to aquariums, equipment, etc. - Use different products according to purpose and use - For experiments at universities, laboratories, etc. Nominal oscillation frequency: 2.4MHz Input voltage: 24Vdc Current consumption: Approximately 550mA Appropriate water level: Normal: 36mm +/- 5mm between transducer and water surface When horn is attached: 43mm +/- 5mm between transducer and water surface Usage temperature range: 5 to 35°C Usage water temperature range: 10 to 40°C Atomization capacity: Normal: Approximately 150ml/h When horn is attached: Approximately 360ml/h * Water temperature 22°C according to manufacturer measurement External dimensions: Board/heat sink width 38mm x depth 30mm x height 36+/-3mm Circuit cooling method: Forced cooling

低水位用霧発生体モジュールDQ24+on/offスイッチ

・水深の低い用途向けに ・on/offスイッチ付 消費電力：30W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：500ml/h（水温25℃） 製品寸法：約40ｘ65ｘ高さ35mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 PSE取得アダプター付 55293

低水位用霧発生体モジュールDQ24

・水深の低い用途向けに 消費電力：30W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：500ml/h（水温25℃） 製品寸法：約40ｘ65ｘ高さ35mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 PSE取得アダプター付 54866

9-H 霧発生体モジュールDK9

・振動子を9つ使った丸タイプのユニットです。 消費電力：300W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：5000ml/h（水温25℃） 本体寸法：直径120x高さ60mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 専用アダプター付 54868

6-H 霧発生体モジュールDK6

・振動子を6つ使った長方形タイプのユニットです。 消費電力：200W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：2800ml/h（水温25℃） 本体寸法：265ｘ60ｘ高さ60mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 専用アダプター付 54871

5-H 霧発生体モジュールDK5

・振動子を5つ使った丸タイプのユニットです。 消費電力：150W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：1600ml/h（水温25℃） 本体寸法：直径85x高さ60mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 専用アダプター付 54869

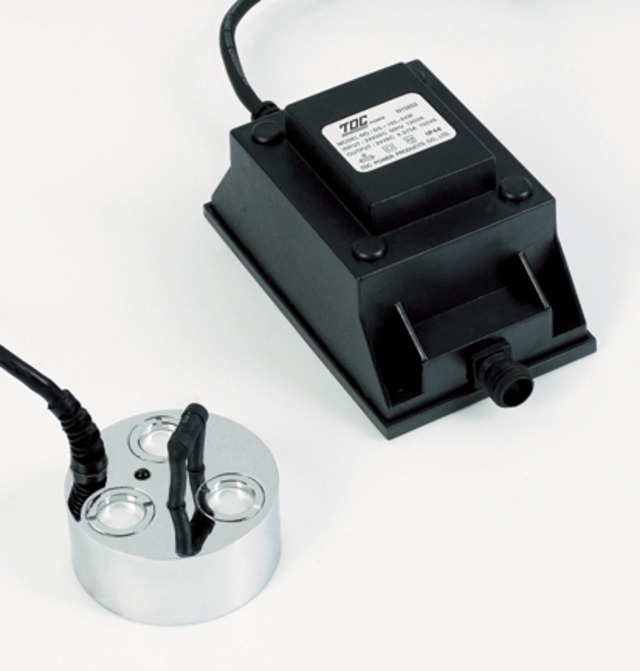

3-H 霧発生体モジュールDK3

・振動子を3つ使った丸タイプのユニットです。 消費電力：72W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：1200ml/h（水温25℃） 本体寸法：直径68x高さ60mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 専用アダプター付 54870

12-H 霧発生体モジュールDK12

・振動子を12個使った角タイプのユニットです。 消費電力：＜360W 動作環境： 　最適水深：セラミック部表面+30～50mm 　※製品上部の黒い部分はセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5～50℃ 　ウォーターレート：9000ml/h（水温25℃） 本体寸法：190ｘ120x高さ55mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 専用アダプター付 55296

1-H霧発生体モジュールDK24+on/offスイッチ

・on/offスイッチ付 消費電力：30W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：500ml/h（水温25℃） 本体寸法：直径40x高さ45mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 PSE取得アダプター付 55294

1-H霧発生体モジュールDK24

消費電力：30W 動作環境： 　最適水深：センサー部トップ+10mm 　※製品上部の黒い部分がセンサーです。水位が 　　　落ちると感知して製品の動作を停止します。 　　　製品を傾けて強引に動作させると空焚きとなり 　　　損傷しますので、ご注意ください。 　水温：+5-55度 　ウォーターレート：500ml/h（水温25℃） 本体寸法：直径40x高さ45mm 振動子直径：20mm ※3000時間を目安に振動子を交換ください。 ※本ユニット及び電源は、消耗品扱いとなります。 PSE取得アダプター付 54867

セラミック超音波振動子2.5MHｚ

ネブライザー用霧化のために開発された 製品です。 リゾナント周波数fr：2.5MHｚ±5％ リゾナントインピーダンスZm：＜2Ω 電気的カップリング係数Kt：＞40％ 静電容量Cs：1700ｐF±20％ 試験条件：23±3℃　40～70％RH 平均霧化：1cc/min ※入力12Vrms(2.5MHz)8W,水位20～25mmにて 振動子寿命： 水温5～40℃時5000hrs(min) 水温55～60℃時1500hr(min) 寸法：シリコンラバー直径25ｍｍ 　　　ケーブルUL1007 28AWG 120mm 　　　振動子直径20mm *必ず水の中だけで動作するよう設計ください。 *入力電流は2.7Appより小さく抑えてください。 サージ電圧/電流保護に留意ください *セラミックですので強い衝撃を与えると壊れます 04850

セラミック超音波振動子1.6MHｚ

ネブライザー用霧化のために開発された製品です。 リゾナント周波数fr：1.66MHｚ±50KHｚ リゾナントインピーダンスZm：＜2Ω 電気的カップリング係数Kt：＞40％ 静電容量Cs：2050ｐF±20％ 試験条件：23±3℃　40～70％RH 平均霧化：400cc/hr 振動子寿命： 水温5～40℃時10000hrs(min) 水温55～60℃時3000hr(min) 寸法：シリコンラバー直径30ｍｍ 　　　ケーブルUL1007 24AWG 80mm *必ず水の中だけで動作するよう設計ください。 *入力電流は4.5Appより小さく抑えてください。 *セラミックですので強い衝撃を与えると壊れます。 0013

セラミック超音波振動子2.5MHｚ+動作確認用回路+スイッチング電源

・セラミック超音波振動子2.5MHｚと動作確認用回路+電源のセットです。 ・青線を短絡させると回路は動作します。通常はフロートスイッチと接続する使用方法が一般的です。 ・振動子を水なしで空焚きしますと損傷します。また水以外は用いないでください。 ・あくまでも動作確認用の回路で長期の使用を保証したものではありません。また、回路図などは非公開です。 ＜振動子仕様＞ リゾナント周波数fr：2.5MHｚ±5％ リゾナントインピーダンスZm：＜2Ω 電気的カップリング係数Kt：＞40％ 静電容量Cs：1700ｐF±20％ 振動子寿命： 水温5～40℃時5000hrs(min) 水温55～60℃時1500hr(min) 寸法：シリコンラバー直径25ｍｍ 　　　ケーブルUL1007 28AWG 120mm 　　　振動子直径20mm ＜電源仕様＞ 入力：100～240Vac/50-60Hz 出力：24Vdc/1A 認証：PSE、UL、cUL ※電源などの仕様が一部変更となることがございますが、ご了承ください。 ※振動子はセラミックですので強い衝撃を与えると壊れます 57106 ------------------------------------------------------------------------------------- Ceramic ultrasonic vibrator 2.5MHz + operation confirmation circuit + switching power supply - A set of ceramic ultrasonic vibrator 2.5MHz, operation confirmation circuit + power supply. - The circuit will work when the blue wire is shorted. It is usually used by connecting it to a float switch. - The vibrator will be damaged if it is heated without water. Do not use anything other than water. - This is only a circuit for operation confirmation and does not guarantee long-term use. Also, the circuit diagram etc. are not disclosed. <Transducer specifications> Resonant frequency fr: 2.5MHz ±5% Resonant impedance Zm: <2Ω Electrical coupling coefficient Kt: >40% Capacitance Cs: 1700pF ±20% Transducer life: 5000hrs (min) when water temperature is 5-40℃ 1500hrs (min) when water temperature is 55-60℃ Dimensions: Silicone rubber diameter 25mm Cable UL1007 28AWG 120mm Transducer diameter 20mm <Power supply specifications> Input: 100-240Vac/50-60Hz Output: 24Vdc/1A Certification: PSE, UL, cUL *Please note that some specifications such as power supply may be changed. *The transducer is ceramic and will break if subjected to strong impact

セラミック超音波振動子2.5MHｚ+動作確認用回路

・セラミック超音波振動子2.5MHｚと動作確認用回路のセットです。 ・電源は付属していません。赤（+）と黒（-）に24Vdc、1A以上の電源と接続ください。 ・青線を短絡させると回路は動作します。通常はフロートスイッチと接続する使用方法が一般的です。 ・振動子を水なしで空焚きしますと損傷します。また水以外は用いないでください。 ・あくまでも動作確認用の回路で長期の使用を保証したものではありません。また、回路図などは非公開です。 ＜振動子仕様＞ リゾナント周波数fr：2.5MHｚ±5％ リゾナントインピーダンスZm：＜2Ω 電気的カップリング係数Kt：＞40％ 静電容量Cs：1700ｐF±20％ 振動子寿命： 水温5～40℃時5000hrs(min) 水温55～60℃時1500hr(min) 寸法：シリコンラバー直径25ｍｍ 　　　ケーブルUL1007 28AWG 120mm 　　　振動子直径20mm *振動子はセラミックですので強い衝撃を与えると壊れます 57105 ---------------------------------------------------------------------------------- Ceramic ultrasonic vibrator 2.5MHz + operation confirmation circuit - This is a set of a ceramic ultrasonic vibrator 2.5MHz and an operation confirmation circuit. - Power supply is not included. Connect the red (+) and black (-) to a power supply of 24Vdc, 1A or more. - The circuit will work when the blue wire is shorted. It is usually used by connecting it to a float switch. - The vibrator will be damaged if it is heated without water. Do not use anything other than water. - This is only a circuit for operation confirmation and does not guarantee long-term use. In addition, the circuit diagram etc. are not disclosed. <Transducer specifications> Resonant frequency fr: 2.5MHz ±5% Resonant impedance Zm: <2Ω Electrical coupling coefficient Kt: >40% Capacitance Cs: 1700pF ±20% Transducer life: 5000hrs (min) when water temperature is 5-40℃ 1500hrs (min) when water temperature is 55-60℃ Dimensions: Silicone rubber diameter 25mm Cable UL1007 28AWG 120mm Transducer diameter 20mm *Transducer is ceramic and will break if subjected to strong impact
