LCR-Reader-R3: プロフェッショナル向け低価格初の多言語LCRメーター

新しいR3は、全く新しいアーキテクチャ、0.1%の基本精度、3つのテスト信号レベル、アナログシグネチャツール、LEDテストを備えています。 LCR-Reader-R2の発売から1年後、Siborgは高周波試験装置をアップデートし、LCR-Reader-R3をリリースしました。新モデルは、過去最高の0.1%の基本精度と比類のない測定範囲に加え、ダイオード/LEDテスト、信号発生器、導通/断線テスト、100kHzテスト周波数など、豊富な機能を備えています。 最も重要なのは、LCR-Reader-R3 が、英語、ドイツ語、フランス語、スペイン語、イタリア語、中国語の各バージョンをサポートする多言語インターフェイスを備えた初のプロフェッショナル LCR メーターであることです。 LCR-Reader-R3は、ピンセットプローブと高性能LCR/ESRメーターを組み合わせた製品です。0.1%の基本精度で測定前に部品の種類と最適なテストパラメータを特定できます。このデバイスは、メインインピーダンス値、Rs、ESR、Q、Dなどの二次値、部品の種類、そして使用するテストパラメータを、明るいバックライト付きLCDディスプレイに即座に表示します。重量は約44gと非常に軽量で、持ち運びに便利で、フィールドワークに最適です。 R3は、LED/ダイオードテスト、部品選別、短絡/導通テスト、信号発生器など、幅広いテスト機能とモードを備えています。最も魅力的な機能の一つは、100kHzのテスト周波数でテストを実行できることです。これにより、静電容量測定では0.001pF、インダクタンス測定では0.1nHの分解能が得られます 内部的には、R3は0.1、0.5、1Vrmsの3つのテスト信号レベルに対応しています。1Vrmsでテストできることは、セラミックコンデンサのテスト精度にとって非常に重要です。信号源抵抗は200Ωに設定されており、小さな抵抗やインダクタンス、そして大きな静電容量のテストでも良好な精度が得られます。LEDテスト電圧は3.2Vです。 R3が類似デバイスと一線を画す特徴としては、最大1Fまでの大容量および超大容量の静電容量をテストできること、幅広いテスト周波数（100、120 Hz、1、10、100 kHz）などが挙げられます。電解コンデンサは120 Hzで測定され、ESRは100 kHzで、通常の電解コンデンサテスト条件に従って測定されます。 ・完全自動および手動のLCR、ESR、LED /ダイオード測定 ・0.1% 基本精度 ・自動および手動のテスト周波数（100、120 Hz、1、10、100 kHz を含む） ・簡単なオープン/ショート校正とオフセット除去 ・テスト信号レベル: 0.1、0.5、1.0 Vrms ・回路内測定のための0.1 Vへの自動テスト信号低減 ・最大100kHzの正弦波信号発生器 ・0.3 mmまでの部品を処理 ・アクティブおよびリアクティブインピーダンス成分を表示します ・Li-PoバッテリーとマイクロUSB充電ポート ・バックライト付きLCDディスプレイ ・金メッキテストリード ・NISTトレーサブル校正証明書 58513

LCR-Reader R1:バジェットLCR/ESRメーター

LCR-Reader マルチメーターは、SMT のテストとトラブルシューティングのための予算に優しいオプションです。2014 年にデビューしたこのデバイスは、金メッキのピンセット プローブと軽量マルチメーターを組み合わせたものです。 コンポーネントがチップの間にある場合、LCR-Readerはコンポーネントのタイプと、使用するコンポーネントタイプやテスト頻度など、そのコンポーネントに使用する最適なテストパラメータを自動的に決定します。LCR-Readerは、低価格にもかかわらず、基本精度に妥協せず、0.5%の基本精度で測定を行います。メインおよびセカンダリ(ESR)インピーダンス値を含むすべての測定値は、OLEDスクリーンに即座に表示されます。 LCR-Readerは、軽量で、ペンほどの大きさで、バッグやポケットに入れるとほとんど目立たない。高コントラストのOLEDディスプレイは、薄暗い状況でも簡単に読みやすくします。リチウムイオンバッテリーは最大40時間連続使用可能で、マイクロUSB経由で充電できます。 ワンボタンナビゲーションで制御する装置。ボタンを押すと、A(自動)、L(インダクタンス)、R(抵抗)、C(静電容量)、ESR(等価直列抵抗)のテストモードが繰り返されます。 ・自動および手動のL、C、R、ESR ・基本精度0.5% ・最適なテスト範囲の自動選択 ・0.5Vテスト信号レベル ・100 Hz、1 kHz、10 kHzのテスト周波数 ・リチウムイオン充電式バッテリー、マイクロUSB充電器 ・明るいOLEDディスプレイ 58512

100Hz/120Hz/1KHz/10KHz/100KHz,精密LCRメーター LCR-9183

・19999/1999カウントデュアルLCD表示 ・シリアル/パラレルモード選択可能 ・D/Q/θ/ESRパラメータ付Ls/Lp/Cs/Cp ・DCRモードサポート1.00Ω～200.0MΩ ・5種類のテスト周波数：100Hz/120Hz/1KHz/10KHz/100KHz ・テストAC信号レベル：0.6V rms平均 ・RS232/USB PCインターフェース ・自動電源OFFデフォルト可能 ＜抵抗値（DCR)計測＞ レンジ：20Ω/200Ω/2K/20K/200K/2M/20M/200MΩ 基本精度：+/-（0.8％+5d) 　※20Ω～2MΩレンジにて ＜抵抗値(Rp/Rs)計測＞ レンジ：20Ω/200Ω/2K/20K/200K/2M/20M/200MΩ 基本精度：+/-（0.8％+5d) 　※200Ω～200KΩ、100Hz/120Hz/1000Hz/10KHz/100KHzにて ＜キャパシタンス（Cp/Cs):D＜0.1＞ レンジ：20pF/200pF/2000pF/20nF/200nF/2000nF/20uF/200uF/ 　　　　　2000uF/20mF 基本精度：+/-（1.0％+5d) 　※20nF～200nF,100Hz/120Hz/1000Hz/10KHz/100KHzにて ＜インダクタンス（Lp/Ls):D＜0.1＞ レンジ：20uH/200uH/2000uH/20mH/200mH/2000mH/20H/200H/2000H 基本精度：+/-（1.5％+5d) 　※20uH～200uH,100Hz/120Hz/1000Hz/10KHz/100KHzにて ----------------------------------------- 表示：LCD 66.8x52.8mm テスト周波数：100Hz/120Hz/1KHz/10KHz/100KHz 機能：L/C/R選択、周波数選択、D/Q/θ/ESR選択 消失ファクター：0.000～1999 クオリティファクター：0.000～1999 θ計測：+/-90° 校正：オープン/ショート校正 データホールド 動作環境：0～+50℃、＜85％RH 電源：9V乾電池（別売） 寸法：193ｘ88ｘ41mm 52388

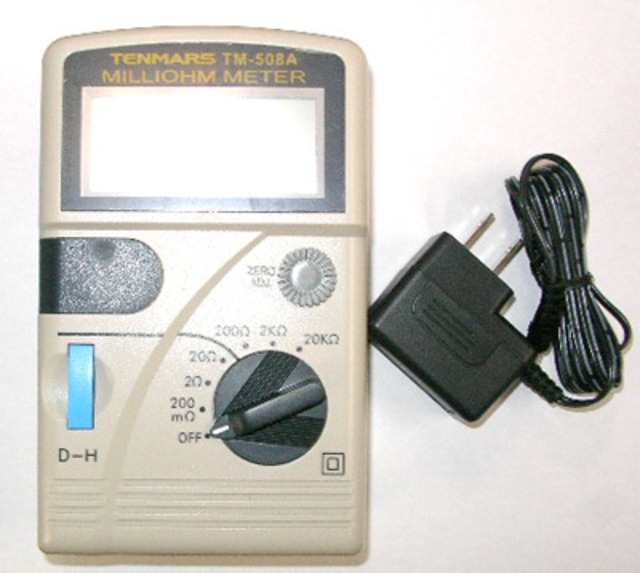

ミリオームメーター508A

・電圧、電流を測る4端子ケルビン式で低抵抗値測定 計測レンジ：200ｍΩ/2/20/200/2K/20K 分解能：0.1mΩ/1m/10m/0.1/1/10 検査電流：100mA/10mA/10mA/1mA/1mA/100uA 精度：+/-（0.3％+4dgt) オープン電圧：約4.8VDC 表示：1999表示3-1/2LCD オーバーロード表示、ゼロ設定、低電圧表示 読込速度：2.5回/秒 動作環境：5～40℃、＜80％RH ヒューズ：0.5A/250V、5×20mm速断タイプ 電源：単3乾電池×6本（別売） 　　　付属ACアダプター 寸法：約160×100×52mm 付属品：テストリード、ACアダプター、布製ケース 31260

デジタル低抵抗値テスター（商品番号50081）用交換プローブ

デジタル低抵抗値テスター（商品番号50081）用交換プローブ 58415

デジタル低抵抗値テスター

・EN-61010-1準拠 ・電圧、電流を測るケルビン式で低い抵抗値測定 ・オーバーレンジ表示、低電圧表示 ・MIN/MAX/HOLDボタン ・自動電源OFF、バックライト ・ダイオード、導通チェック ＜低抵抗値計測＞ 計測レンジ：400m/4/40Ω 分解能：0.1m/1m/0.01Ω 精度：+/(1%+10d),+/-(1%+5d),+/-(1%+5d) 電流値：200mA/20mA/2mA ＜抵抗値計測＞ 計測レンジ：400/4k/40k/400k/4M/40MΩ 分解能：0.1/1/10/100/1k/10kΩ 基本精度：+/-(1.5%+2d) ＜DC/AC電流値計測＞ 計測レンジ：400uA/4000uA/40mA/400mA 分解能：0.1uA/1uA/0.01mA/0.1mA 精度：+/-(1.5%+5d) ＜DC電圧計測＞ 計測レンジ：400mV/4V/40V/400V/1000V 分解能：0.1mV/1mV/0.01V/0.1V/1V 基本精度：+/-(1%+5d) ＜AC電圧計測＞ 計測レンジ：400mV/4V/40V/400V/1000V 分解能：0.1mV/1mV/0.01V/0.1V/1V 基本精度：+/-(1.2%+10d) ＜キャパシタンス計測＞ 計測レンジ：4nF/40nF/400nF/4uF/40uF/400uF/4mF/40mF 分解能：1pF/10pF/0.1nF/1nF/10nF/0.1uF/1uF/10uF 基本精度：+/-(3%+10d) 最大出力電流：200ｍA(400mΩ） サンプルレート：2回/秒 電源：単3乾電池×6本 寸法：約200×92×50mm 50081

0.001mΩ分解能 高精密ミリオームメーター MO-2013

・低抵抗値にて精度を出すための4端子デバイス ・電線の導体、Lightningケーブルの導体、溶接ポイントの抵抗値計測などに ・QCのジャッジのためにブザー音組み込み（高/低値設定可能) ・ケーブル長計測モードあり ・RS232/USB PCインターフェース ・26.7mm大型バックライト付LCD表示 ・過入力保護機能 ＜計測仕様＞ レンジ-分解能-テスト電流-精度-オープン回路電圧： 　20mΩ-0.001mΩ-1A-+/-（0.2％+12ｄ）-約DC4.54V 　200mΩ-0.01mΩ-1A-+/-（0.2％+4ｄ）-約DC4.54V 　2Ω-0.0001Ω-100mA-+/-（0.2％+4ｄ）-約DC4.50V 　20Ω-0.001Ω-10mA-+/-（0.2％+4ｄ）-約DC4.06V 　200Ω-0.01Ω-1mA-+/-（0.2％+4ｄ）-約DC3.51V 　2KΩ-0.0001KΩ-100uA-+/-（0.2％+4ｄ）-約DC3.08V 　20KΩ-0.001KΩ-10uA-+/-（0.2％+4ｄ）-約DC2.32V ---------------------------------------------- 警告セットアップ：警告LCD表示、ブザー 動作環境：0～50℃、＜80％RH 電源：AC100V データ出力：RS232/USB PCシリアルインターフェース ※PC接続用ケーブル等は別売りです。 寸法：約280ｘ210ｘ90mm 53726

高電圧絶縁抵抗計6605

・IEC61010-1(CAT IV 600V)、IEC61010-031準拠 ・自動放電機能、電圧感知ブザー ・自動電源OFF,電池残量チェック ・オートレンジ6000カウントLCD ・MAX/MIN/PEAK/HOLD,相対値 ・導通チェック ＜絶縁抵抗値計測＞ 定格電圧：500V/1000V/2500V/5000V 計測レンジ：0.005～6.000MΩ/6.01～60.00MΩ/ 　　　　　　60.1～600.0MΩ/0.61～6.00GΩ オープンサーキット電圧：DC500V+20%-0%/DC1000V+20%-0%/ 　　　　　　　　DC2500V+20%-0%/DC5000V+20%-0% 定格電流：1～1.2mA 短絡電流：約1mA 精度：+/-2.5%rdg+/-15d(0.005-600.0Mohm) 　　　+/-3%rdg+/-15d(0.61-6.00Gohm) 　　　+/-4%rdg+/-15d(6.1-60.0Gohm) ＜DC/AC電圧計測＞ 計測範囲：0.5～600.0V 分解能：0.1V 基本精度：+/-1.0%+/-5d ※AC周波数範囲は40～400Hz ＜低抵抗値計測＞ 計測レンジ：0.1～600.0Ω/601～6.000KΩ 分解能：0.1/0.001kΩ 基本精度：+/-1.5%+/-10d サンプリングレート：2.5回/秒 電源：単2乾電池×8本 寸法：約198×148×86mm 50082

デジタル絶縁抵抗計5505

・IEC10101 CATIII 1000V準拠 ・デュアルLCD表示バーグラフ付 ・バックライト付 ・Min/Max/ホールド機能 ・オーバーロード表示、低電圧表示 ・導通チェック、ゼロ調節 [絶縁抵抗値］ テスト電圧：125V/250V/500V/1000V 絶縁抵抗値：4M/40M/400M/4000MΩ 分解能：0.001M~1MΩ 精度：±（2％＋10）/40MΩ ［直流電圧］ 測定範囲：0～1000V 分解能：1V 精度：±（0.8％＋3） ［交流電圧］ 測定範囲：0～750V 分解能：1V 精度：±（1.2％＋10） ［抵抗値］ 測定範囲：40.00/400.0Ω 分解能：0.01～0.1Ω 精度：±（1.2％＋3） --------------------------------------- サンプルレート：2.5回/秒 動作環境：温度0～40℃湿度80％以下 保管環境：温度-10～60℃湿度70％以下 電源：電源：1.5V単3電池6本 （別売） 寸法：200x92x50mm 重量：約700g（電池含む） 付属品：テストリード１セット、カバーケース 37540

デジタル絶縁抵抗計

印加電圧3レンジ切替式 極性表示機能 データホールド マックスホールド 単発、連続測定スイッチ付き 直流、交流電圧測定機能 導通チェック機能搭載 定格電圧/抵抗：250V/200MΩ 　　　　　　　 500V/200MΩ 　　　　　　　 1000V/2000MΩ 分解能：0.1MΩ/250V、500V 　　　　1MΩ/1000V 精度：±（3％＋3）/250V、500V 　　　±（3％＋5）/1000V ［直流電圧］ 測定範囲：0～1000V 分解能：1V 精度：±（0.5％＋1） ［交流電圧］ 測定範囲：0～750V 分解能：1V 精度：±（0.8％＋4） 動作環境：温度0～40℃湿度80％以下 保管環境：温度-10～60℃湿度70％以下 電源：1.5V単３電池８本 （付属） 寸法：160x100x52mm 重量：約480g（電池含む） 付属品：テストリード１セット、1.5V単３電池８本 　　　　カバーケース 03190

デジタル接地抵抗計

高圧絶縁抵抗測定に ・EN-61010-1準拠 ・サンプルレート：2.5回/秒 ・自動ゼロ調整 ・オーバーレンジ表示、低電圧表示 ・自動電源OFF ＜アース抵抗値＞ レンジ：20Ω/200Ω/2000Ω 分解能：0.01Ω/0.1Ω/1Ω 基本精度：+/-（2％+3d) ＜アース電圧＞ レンジ：200V 分解能：0.1V 精度：+/-（3％+3d) ＜抵抗値＞ レンジ：200kΩ 分解能：0.1kΩ 精度：+/-（1％+2d) ＜DC電圧＞ レンジ：1000V 分解能：1V 精度：+/-（0.8％+3d) ＜AC電圧（40Hz～400Hz)＞ レンジ：750V 分解能：1V 精度：+/-（1.2％+10d) 電源：単3乾電池×6本 寸法：約200×92×50mm 付属品：テストプローブ4セット、鉄ロッド2本、携帯ケース、取扱説明書 50287
