100V→8.0Ｖ/31mA 標準電源トランス PT2401-102

入力：100VAC 容量：0.25VA 出力：8.0VAC/31ｍA 45002 ------------------------------------------------------------------- 100V→8.0V/31mA Standard power transformer PT2401-102 Input: 100VAC Capacity: 0.25VA Output: 8.0VAC/31mA

電圧検出トランス VT3512-B01

推奨入力電圧:AC 440V 定格周波数:50/60Hz 耐電圧:AC 2000V ※2次－コア間についてはAC 500V 絶縁抵抗:DC 500Vにて100MΩ以上 45067 ----------------------------------------------------------------------- Voltage detection transformer VT3512-B01 Recommended input voltage: AC 440V Rated frequency: 50/60Hz Withstand voltage: AC 2000V *AC 500V between secondary and core Insulation resistance: 100MΩ or more at DC 500V

電圧検出トランス VT3510-A01

推奨入力電圧:AC 200 V 定格周波数:50/60Hz 耐電圧:AC 1500V 1分間 ※２次-コア間については AC 500V 絶縁抵抗:DC500V 100MΩ以上 45066 ------------------------------------------------------------------- Voltage detection transformer VT3510-A01 Recommended input voltage: AC 200 V Rated frequency: 50/60Hz Withstand voltage: AC 1500V for 1 minute *AC 500V between secondary and core Insulation resistance: DC500V 100MΩ or more

電圧検出トランス VT2401-A01

推奨入力電圧:AC 140V 定格周波数:50Hz/60Hz 耐電圧:AC 1500V 1分間 ※2次－コア間についてはAC 500V 絶縁抵抗:DC500V 100MΩ以上 45065 --------------------------------------------------------- Voltage detection transformer VT2401-A01 Recommended input voltage: AC 140V Rated frequency: 50Hz/60Hz Withstand voltage: AC 1500V for 1 minute *AC 500V between secondary and core Insulation resistance: DC500V 100MΩ or more

電流検出トランス TB-CT1

最大入力電流：20A 直流抵抗： 　(1-2)間：680Ω±15％ インダクタンス： 　(1-2)間：2.4H 以上 耐電圧： 1次－2次/1次－鉄心/2次－鉄心：AC50Hz AC1.0KV 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：珪素鋼板 45073 ---------------------------------------------------------------------- Current detection transformer TB-CT1 Maximum input current: 20A DC resistance: Between (1-2): 680Ω±15% Inductance: Between (1-2): 2.4H or more Dielectric strength: Primary-Secondary/Primary-Iron core/Secondary-Iron core: AC50Hz AC1.0KV 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Silicon steel plate

電流検出トランス CT1961-101

最大入力電流：15A 直流抵抗： 　（3-4）間：670Ω±15％ インダクタンス： 　（3-4）間：6.0H以上 耐電圧： 　1次-2次、1次-鉄心：1500V 　2次-鉄心：500V 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：フェライト 45070 ------------------------------------------------------------------------- Current detection transformer CT1961-101 Maximum input current: 15A DC resistance: Between (3-4): 670Ω±15% Inductance: Between (3-4): 6.0H or more Dielectric strength: Primary-secondary, primary-iron core: 1500V Secondary-iron core: 500V Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Ferrite

電流検出トランス CT3480

最大入力電流：2A 直流抵抗： 　（1-2）間：18.1mΩ±15％ 　（3-5）間：475Ω±15％ インダクタンス： 　（3-5）間：8.0H±40％ 耐電圧： 1次－2次/1次－鉄心/2次－鉄心：AC1000V 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：珪素鋼板 45071 ---------------------------------------------------------------------- Current detection transformer CT3480 Maximum input current: 2A DC resistance: Between (1-2): 18.1mΩ±15% Between (3-5): 475Ω±15% Inductance: Between (3-5): 8.0H±40% Dielectric strength: Primary-Secondary/Primary-Iron core/Secondary-Iron core: AC1000V for 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Silicon steel plate

電流検出トランス CT2422-101

最大入力電流：20A 直流抵抗： 　（1-2）間：680Ω±15％ インダクタンス： 　（3-4）間：7.0 H 以上 耐電圧： 1次－2次/1次－鉄心/2次－鉄心：AC1.0 kV 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：パーマロイ 45072 -------------------------------------------------------------------------- Current detection transformer CT2422-101 Maximum input current: 20A DC resistance: Between (1-2): 680Ω±15% Inductance: Between (3-4): 7.0 H or more Dielectric strength: Primary-Secondary/Primary-Iron core/Secondary-Iron core: AC1.0 kV for 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Permalloy

電流検出トランス CT1943-101

最大入力電流:15A 直流抵抗: 　（3-4）間：70Ω±15％ インダクタンス： 　（3-4）間：7.0 H 以上 耐電圧： 　1次－2次：AC 3.0 kV 1分間 　1次－鉄心：AC 1.5 kV 1分間 　2次－鉄心：AC 0.5 kV 1分間 絶縁抵抗：DC500V/100MΩ以上 周囲温度：-10～60℃ コア材：パーマロイ 45069 ------------------------------------------------------------------------------- Current detection transformer CT1943-101 Maximum input current: 15A DC resistance: Between (3-4): 70Ω±15% Inductance: Between (3-4): 7.0 H or more Dielectric strength: Primary-Secondary: AC 3.0 kV for 1 minute Primary-Iron core: AC 1.5 kV for 1 minute Secondary-Iron core: AC 0.5 kV for 1 minute Insulation resistance: DC500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Permalloy

電流検出トランス CT1912-101

最大入力電流:15A 直流抵抗: 　(1-2)間：3.0mΩ以下 　(3-4)間：900Ω±15% インダクタンス:5.0H以上 耐電圧： (P-S)AC 1.5kV 1分間 (P-C)AC 1.5kV 1分間 (S-C)AC 500V 1分間 絶縁抵抗:DC 500V/100MΩ以上 周囲温度:-10～60℃ コア材:珪素鋼板 45068 ---------------------------------------------------------------------- Current detection transformer CT1912-101 Maximum input current: 15A DC resistance: Between (1-2): 3.0mΩ or less Between (3-4): 900Ω±15% Inductance: 5.0H or more Withstand voltage: (P-S) AC 1.5kV 1 minute (P-C) AC 1.5kV 1 minute (S-C) AC 500V 1 minute Insulation resistance: DC 500V/100MΩ or more Ambient temperature: -10 to 60℃ Core material: Silicon steel plate

アナログ直流電流パネルメーター+/-DC80A（シャント外付タイプ）

・シャントが外付けの仕様です。 ※シャント及びパネルを接続するケーブルは 　付属していません。 パネル仕様 定格：+/-DC80A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm 必要な別売シャント（分流器）仕様 入力：80Aフルスケール 出力：50mVフルスケール 57730

アナログ直流電流パネルメーター+/-DC50A（シャント外付タイプ）

・シャントが外付けの仕様です。 ※シャント及びパネルを接続するケーブルは付属していません。 パネル仕様定格：+/-DC50A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm シャント（分流器）仕様 入力：50Aフルスケール 出力：50mVフルスケール 53566

アナログ直流電流パネルメーター+/-DC30A（シャント外付タイプ）

・シャントが外付けの仕様です。 ※シャント及びパネルを接続するケーブルは付属していません。 パネル仕様定格：+/-DC30A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm シャント（分流器）仕様 入力：30Aフルスケール 出力：50mVフルスケール 53422

アナログ直流電流パネルメーター+/-DC100A（シャント外付タイプ）

・シャントが外付け(別売り）の仕様です。 ※シャント及びパネルを接続するケーブルは付属していません。 パネル仕様 定格：+/-DC100A 入力：+/-50mVフルスケール クラス：2.5 寸法：約70×60mm 必要な別売シャント（分流器）仕様 入力：100Aフルスケール 出力：50mVフルスケール 58091

アナログ直流電流パネルメーター+/-50A（シャント内蔵タイプ）70×60mm

アイテム：+/-DC50A クラス：2.5 寸法：約70×60mm ※分流器内蔵型です。ダイレクトに 接続して問題ありません 34571

アナログ直流電流パネルメーター+/-30A（シャント内蔵タイプ）70×60mm

アイテム：+/-DC30A クラス：2.5 寸法：約70×60mm ※分流器内蔵型です。ダイレクトに 接続して問題ありません。 34570

アナログ直流電流パネルメーター+/-10A（シャント内蔵タイプ）70×60mm

アイテム：+/-DC10A クラス：2.5 寸法：約70×60mm ※分流器内蔵型です。ダイレクトに 接続して問題ありません。 34572

アナログDC電流メータ 50A-70×60mm

DC50Aタイプのアナログメーター クラス：2.5 寸法：70×60mm 30610

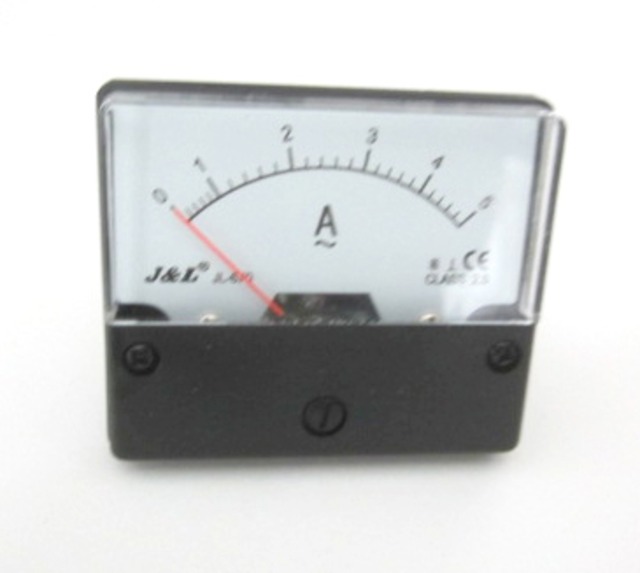

アナログAC電流メーター 5A(70×60mm)

アイテム：5A クラス：2.5 寸法：約70×60mm 57733

アナログAC電流メーター 50A(70×60mm)

アイテム：50A クラス：2.5 寸法：約70×60mm 31892

アナログAC電流メーター 15A(70×60mm)

アイテム：15A クラス：2.5 寸法：約70×60mm 31890

VUメーターTR35

電流感度：180uA+/-10% ※DCでの入力が必要です DC内部抵抗値：650Ω+/-10% 絶縁抵抗値：50MΩ以上＠500VDC 黄色LEDランプ：1.8～2.6V/20mA RoHS対応品 50604

マルチメータ用ヒューズ 径10×38mm 15A/600V

寸法：φ10×38mm 定格：15A/600V 特性：速断 認証：UL/CSA 52117

マルチメータ用ヒューズ 径10×35mm 1A/600V

寸法：径10×35mm 定格：1A/600VAC ブランド：Bussman 品番：BBS-1 認証：UL/CSA 52118
