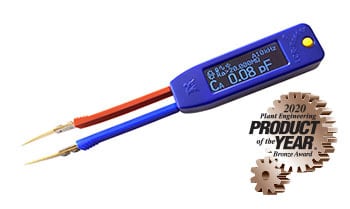

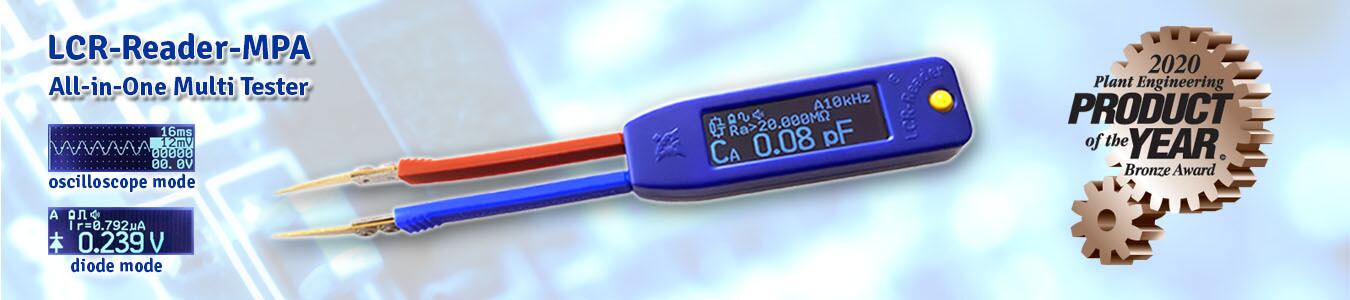

スマートピンセット LCR-Reader-MPA:究極のオールインワンデジタルマルチメータ
¥73,700 税込
残り1点
別途送料がかかります。送料を確認する
¥11,000以上のご注文で国内送料が無料になります。
新しいMPAは、まったく新しい設計、0.1%の基本精度、3つのテスト信号レベル、およびより優れたLEDテストを備えています
市場投入から1年後、Siborgは多目的テストデバイスを更新し、LCR-Reader-MPAをリリースしました。新しいモデルは、同じ記録的な高い0.1%の基本精度と、AC/DC電圧/電流測定、オシロスコープモード、ダイオード/LEDテスト、周波数計、超大静電容量テスト、信号発生器、導通/オープンテスト、100kHzテスト周波数などの比類のない機能を備えています。
LCR-Reader-MPAは、ピンセットプローブと強力なLCR/ESRメーターを組み合わせており、0.1%の基本精度で測定する前に、コンポーネントの種類と最適なテストパラメータを決定できます。
このデバイスは、メインインピーダンス値、ESR、Q、Dなどの二次値、コンポーネントタイプ、テストパラメータを明るいバックライト付きLCDディスプレイに即座に表示します。軽量なデバイスは非常にポータブルで、フィールドワークに最適です。
MPAは、LED/ダイオードテスト、AC/DC電圧測定、短絡/連続テスト、周波数およびデューティサイクル測定、信号発生器、パルスカウントなど、幅広いテスト機能とモードを提供します。最も魅力的な機能の1つは、100kHzのテスト周波数を使用してテストできることで、静電容量の分解能は0.001 F、インダクタンス測定の分解能は0.1 nHです。
モデル間の最も明白な違いはデザインです。MPA は 30 グラムと大幅に軽量化されており、元の MP のほぼ 1.5 倍軽量です。ピンセットハンドルの再設計により、テスト中の安定性とコンポーネントとの接触が向上します。ジョグホイールナビゲーションは4方向ジョイスティックナビゲーションボタンに置き換えられた。これにより、ユーザーはホーム画面から直接基本的なテスト機能を変更できます。
内部的には、MPAは現在、0.1、0.5、1Vrmsの3つのテスト信号レベルを提供しています。1Vrmsでテストできることは、セラミックコンデンサをテストする際の精度にとって非常に重要です。電圧測定用のスライドスイッチを自動リレースイッチに置き換えました。信号源の抵抗は100オームに低減され、より小さな抵抗とインダクタンス、およびより大きな静電容量をテストしながら、精度が向上しました。LEDテスト電圧は3.2ボルトに増加しました。
Siborg は、MP ラインを作成するときにオシロスコープ モードを含めました。この機能は、スマートピンセットST-1以降は利用できませんでした。アナログ表示は、最大100kHzの周波数を使用してアクティブ回路基板の電圧波形をテストする場合に最適です。このモードは、LCR-Readerケルビンプローブコネクタと併用する場合にも非常に便利です。これにより、MPAを低周波プローブステーションとして使用し、PCB上のさまざまなノードで波形をテストすることができます。
MPAを同様のデバイスと区別するいくつかの機能には、最大640mFの大容量および超大容量のテストが含まれます。幅広いテスト周波数(100、120 Hz、1、10、20、30、40、50、60、75、100 kHz)。電解コンデンサは120ヘルツで測定され、ESRは通常の電解コンデンサのテスト条件に従って100kHzで測定されます。
・全自動および手動のLCR、ESR、LED/ダイオード測定
・0.1%基本精度
・100、120 Hz、1、10、20、30、40、50、60、75、100 kHzを含む自動および手動のテスト周波数
・最大15VのAC/DC電圧測定
・AC/DC電流測定
・簡単なオープン/ショートキャリブレーションとオフセット除去
・テスト信号レベル:0.1、0.5、1.0 Vrms
・インサーキット測定用のテスト信号を0.1Vに自動低減
・オシロスコープの過渡電圧:最大100kHz
・最大100kHzの正弦波を備えた信号発生器
・0.3mmのコンポーネントを処理
・アクティブおよびリアクティブインピーダンス成分を表示します
・Li-PoバッテリーとマイクロUSB充電ポート
・バックライト付きLCDディスプレイ
・金メッキテストリード
・NIST トレーサブル校正証明書
