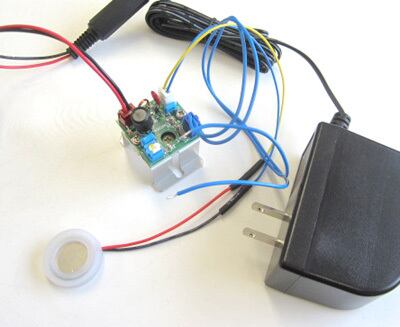

セラミック超音波振動子2.5MHｚ+動作確認用回路+スイッチング電源

・セラミック超音波振動子2.5MHｚと動作確認用回路+電源のセットです。
・青線を短絡させると回路は動作します。通常はフロートスイッチと接続する使用方法が一般的です。
・振動子を水なしで空焚きしますと損傷します。また水以外は用いないでください。
・あくまでも動作確認用の回路で長期の使用を保証したものではありません。また、回路図などは非公開です。

＜振動子仕様＞
リゾナント周波数fr：2.5MHｚ±5％
リゾナントインピーダンスZm：＜2Ω
電気的カップリング係数Kt：＞40％
静電容量Cs：1700ｐF±20％
振動子寿命：
水温5～40℃時5000hrs(min)
水温55～60℃時1500hr(min)
寸法：シリコンラバー直径25ｍｍ
　　　ケーブルUL1007 28AWG 120mm
　　　振動子直径20mm
＜電源仕様＞
入力：100～240Vac/50-60Hz
出力：24Vdc/1A
認証：PSE、UL、cUL

※電源などの仕様が一部変更となることがございますが、ご了承ください。
※振動子はセラミックですので強い衝撃を与えると壊れます
57106
-------------------------------------------------------------------------------------
Ceramic ultrasonic vibrator 2.5MHz + operation confirmation circuit + switching power supply

- A set of ceramic ultrasonic vibrator 2.5MHz, operation confirmation circuit + power supply.
- The circuit will work when the blue wire is shorted. It is usually used by connecting it to a float switch.
- The vibrator will be damaged if it is heated without water. Do not use anything other than water.
- This is only a circuit for operation confirmation and does not guarantee long-term use. Also, the circuit diagram etc. are not disclosed.

<Transducer specifications>
Resonant frequency fr: 2.5MHz ±5%
Resonant impedance Zm: <2Ω
Electrical coupling coefficient Kt: >40%
Capacitance Cs: 1700pF ±20%
Transducer life:
5000hrs (min) when water temperature is 5-40℃
1500hrs (min) when water temperature is 55-60℃
Dimensions: Silicone rubber diameter 25mm
Cable UL1007 28AWG 120mm
Transducer diameter 20mm
<Power supply specifications>
Input: 100-240Vac/50-60Hz
Output: 24Vdc/1A
Certification: PSE, UL, cUL
*Please note that some specifications such as power supply may be changed.
*The transducer is ceramic and will break if subjected to strong impact
