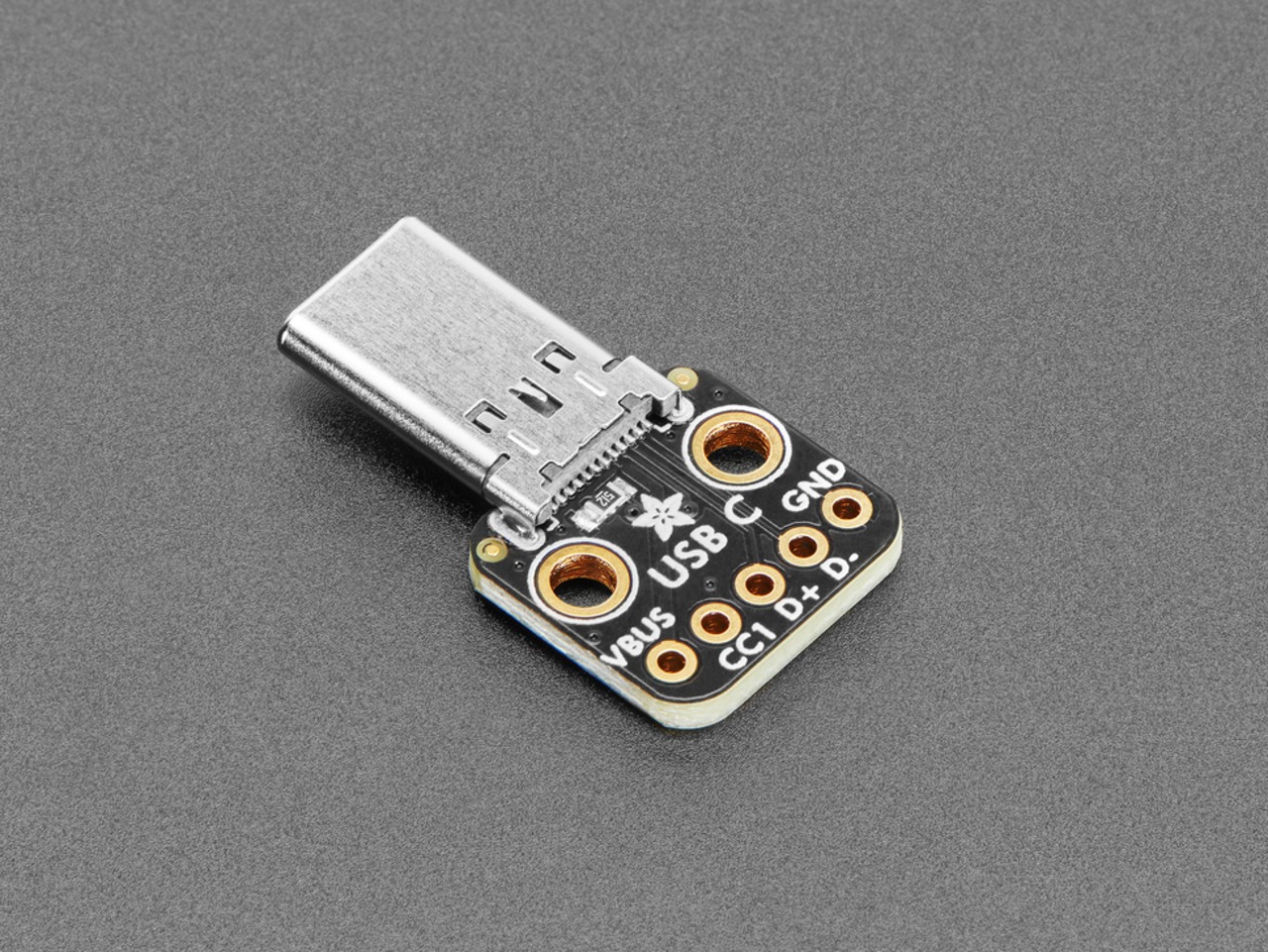

基板付USB Cタイプオス（水平）

¥704 税込

残り1点

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

¥11,000以上のご注文で国内送料が無料になります。

USB C は、対称/リバーシブルコネクタ、より多くのデータピン、およびより高い電流出力機能を備えています。
ただし、ほとんどの開発者にとって、古い USB で慣れ親しんで愛用しているピンの使用法で十分です。
この基板には、必要な基本機能がすべて備わっており、抵抗構成によって 5V 電源を確実に得ることができます

CC1 ピンには 5.1K 抵抗が 1 つあるため、これをコンピューターまたは電源に接続すると、アップストリームポートは 5V および最大 1.5A を供給します。
アップストリームがそれだけの電流を供給できるかどうかは、接続先によって異なります。

USB タイプ C ソケットとは異なり、プラグ側では意図的に D+/D-/CC ピンの両方のセットを使用しません。
これにより、ホストはケーブルがどちらの方向に差し込まれているかを判断します。
したがって、基板のパッドに接続するときは、「A」側に接続することに注意してください。もう一方の端のソケットは、データラインを結び付ける必要があります。

ほとんどの用途では、VBUS を 5V 入力に、GND をグランドに、D+ と D- を予想どおりに接続するだけで済みます。
