MTFCトロイダルクランプコア(開閉自在方式)MTFC201010/10個

＜特徴＞
1. ロック部がケースの外にある開閉自在タイプでEMI 対策、評価時に極めて便利です。
2. コネクタ付きケーブル、配線済ハーネスにもワンタッチ取り付けができます。
3. ケーブルを巻きつけて使用できるタイプで、ターン数で挿入損失がコントロール
　　可能です。
4. 束線ハーネスへの固定には、バンドで共締めすることで束線径を問わず確実な
　　固定が可能です。(PAT)
5. 装置への固定を必要とする場合は、各種のファスナー との組合わせが可能です。

＜用途＞
パソコン、ワープロ、ファクシミリ、ディスプレー、複写機、TVゲーム機等の
ディジタル機器、各種電気機器の不要放射対策、伝導ノイズ対策、
ノイズイミュニティー対策用。

＜樹脂ケース材質＞
PA66(ナイロン)　94V-0
色：グレー（標準）

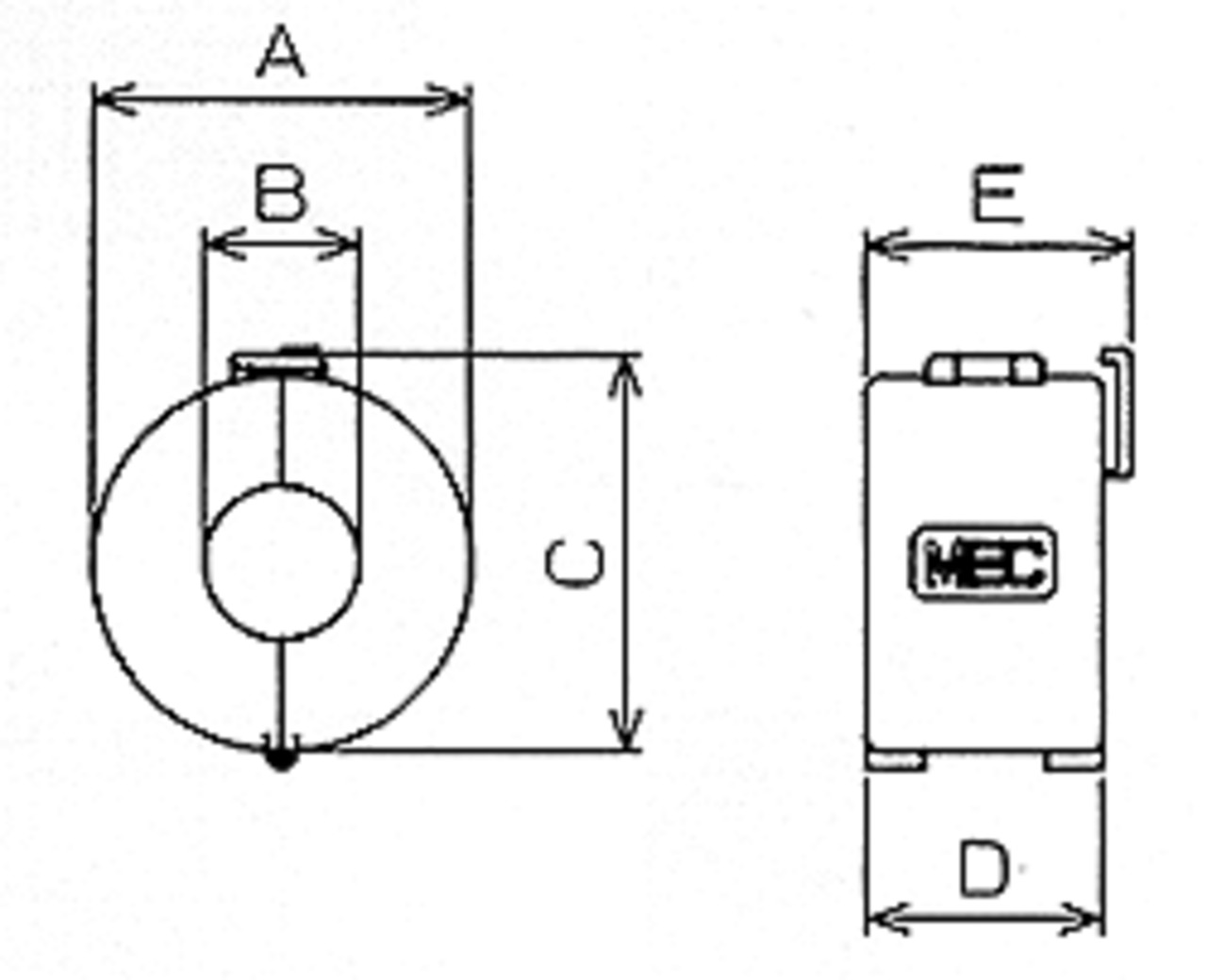

寸法：
　A:23.3mm　B:9.8mm　C:24.8mm
　D:12.7mm　E:14.8mm
インピーダンス(Ω)1T
　25MHz：51
　100MHz：82
インピーダンス(Ω)2Ts
　25MHz：199
　100MHz：324
適応ケーブル径：8.5径(mm)以下
21220
---MTFC toroidal clamp core (openable/closable type) MTFC2010 10/10 pieces

<Features>
1. The locking part is openable/closable on the outside of the case, which is extremely useful for EMI countermeasures and evaluation.
2. One-touch installation is possible on cables with connectors and pre-wired harnesses.
3. This type can be used by wrapping the cable around it, and the insertion loss can be controlled by the number of turns.
4. By tightening the band together with the cable bundle harness, it can be fixed securely regardless of the diameter of the bundled wire. (PAT)
5. If fixing to equipment is required, it can be combined with various fasteners.

<Uses>
For unnecessary radiation countermeasures, conductive noise countermeasures, and noise immunity countermeasures for digital devices such as personal computers, word processors, fax machines, displays, copiers, and TV game consoles, as well as various electrical devices.

<Resin case material>
PA66 (nylon) 94V-0
Color: Gray (standard)
Dimensions:
A: 23.3mm B: 9.8mm C: 24.8mm
D: 12.7mm E: 14.8mm
Impedance (Ω) 1T
25MHz: 51
100MHz: 82
Impedance (Ω) 2Ts
25MHz: 199
100MHz: 324
Compatible cable diameter: 8.5mm or less----------------------------------------------------------------------------------------
