MSFCスリーブクランプコア(開閉自在方式)MSFC8KEX 10個

＜特徴＞
1. ロック部がケースの外にある開閉自在タイプでEMI対策、評価時に極めて便利です。
2. コネクタ付きケーブル、配線済ハーネスにもワンタッチ取り付けができます。
3. 多芯丸ケーブルにはケースに設けた歯での固定が可能です。
4. 束線ハーネスへの固定には、バンドで共締めすることで束線径を問わず確実な
　　固定が可能です( PAT.)。
5. ハイスピードクロック対応の高性能磁性材を採用。 インターフェースケーブル、
　　データラインハーネス等にクランプするだけで、信号波形には影響を与えず
　　不要放射を低減できる便利なノイズフィルターです。

＜用途＞
パソコン、ワープロ、ファクシミリ、ディスプレイ、複写機、TVゲーム機等の
ディジタル機器、各種電気機器の不要放射対策、伝導ノイズ対策、
ノイズイミュニティー対策用。

＜樹脂ケース材質＞
PA66(ナイロン)　94V-0
色：グレー（標準)

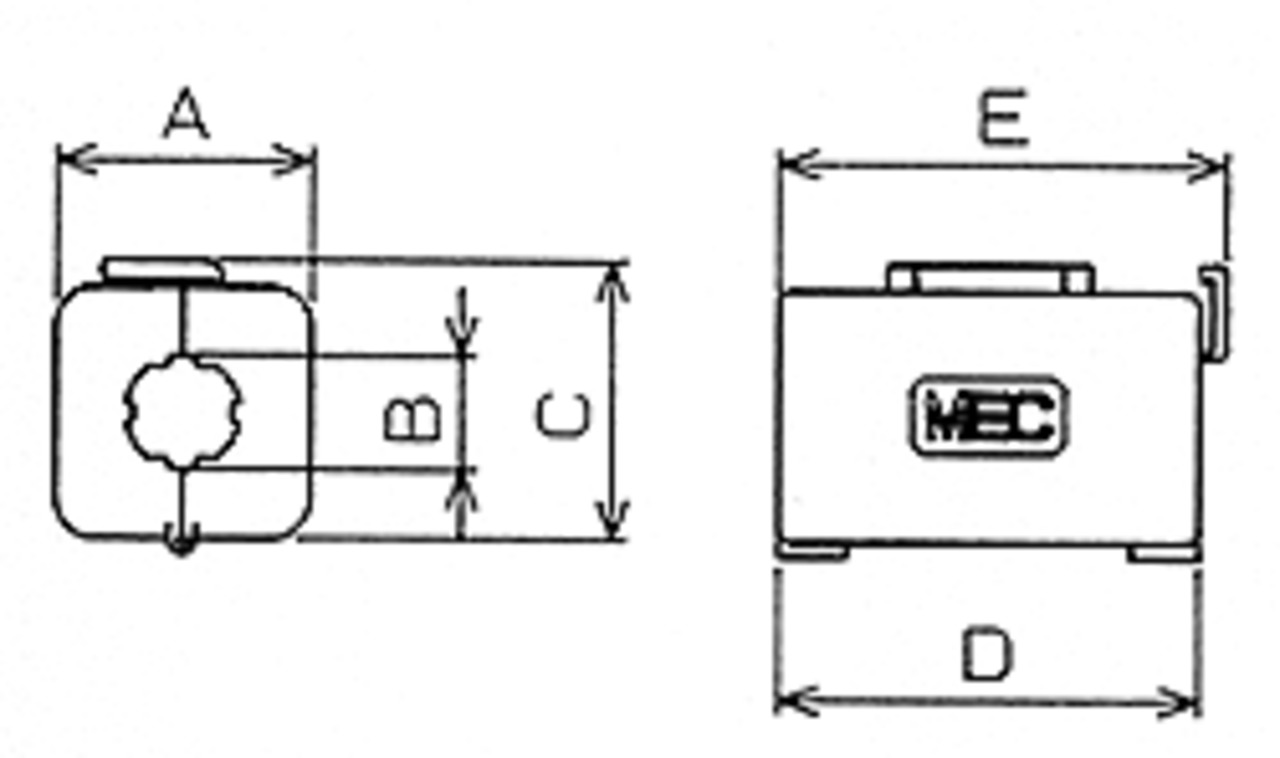

寸法：
　A:19mm　B:8.5mm　C:20.8mm
　D:31mm　E:33mm
インピーダンス(Ω)1T
　25MHz：139
　100MHz：219
インピーダンス(Ω)2Ts
　25MHz：563
　100MHz：875
適応ケーブル径：7.8～8.5径(mm)
21140
--------------------------------------------------------------------------------------------
MSFC Sleeve Clamp Core (Freely Openable) MSFC8KEX 10 Pieces

<Features>
1. The locking part is free to open and close on the outside of the case, which is extremely useful for EMI countermeasures and evaluation.
2. One-touch installation is possible for cables with connectors and pre-wired harnesses.
3. Multi-core round cables can be fixed with the teeth on the case.
4. Fixing to a bundle harness can be done by tightening with a band, regardless of the bundle diameter, allowing for secure fixation (PAT.).
5. Uses high-performance magnetic material compatible with high-speed clocks. A convenient noise filter that can reduce unnecessary radiation without affecting the signal waveform by simply clamping to interface cables, data line harnesses, etc.

<Uses>
For unnecessary radiation countermeasures, conductive noise countermeasures, and noise immunity countermeasures for digital devices such as personal computers, word processors, fax machines, displays, copiers, and TV game consoles, and various other electrical devices.

<Resin case material>
PA66 (nylon) 94V-0
Color: Gray (standard)
Dimensions:
A: 19mm B: 8.5mm C: 20.8mm
D: 31mm E: 33mm
Impedance (Ω) 1T
25MHz: 139
100MHz: 219
Impedance (Ω) 2Ts
25MHz: 563
100MHz: 875
Compatible cable diameter: 7.8 to 8.5 mm diameter (mm)
