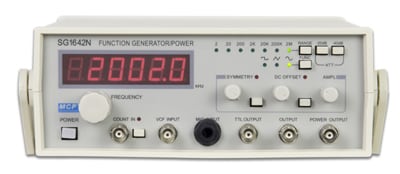

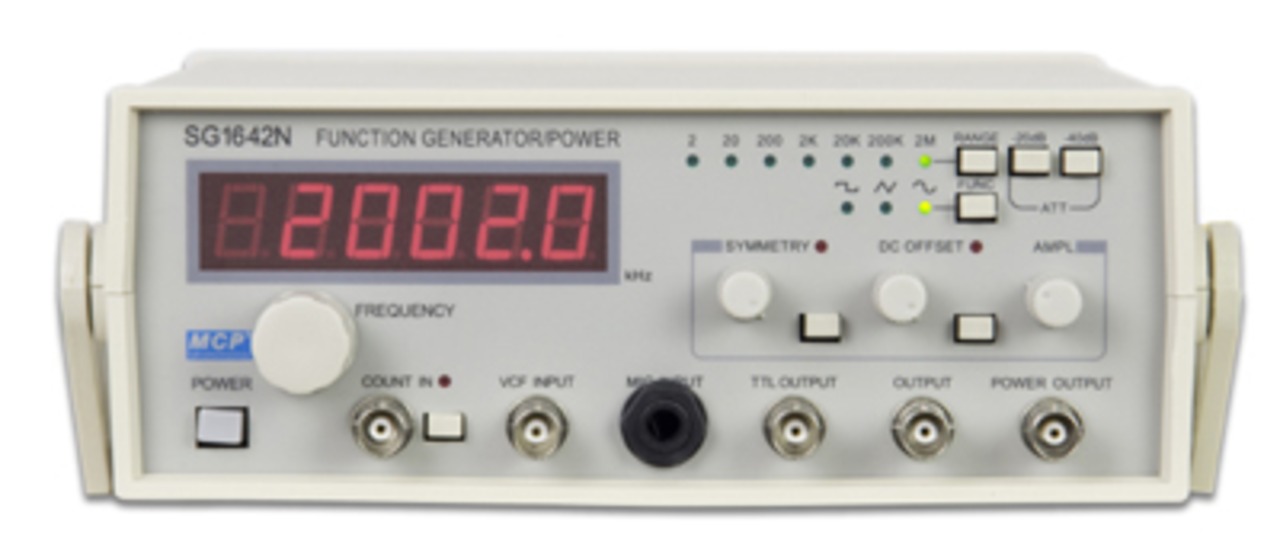

学習用2MHzファンクションジェネレーター+周波数カウンター+パワー出力 SG1642N

・教育現場用の廉価なファンクションジェネレーターですので、外気温が高い際の長時間の出力時は、安定性が落ち、減衰することがございます。ご了承ください。
・マルチ波形：正弦波、三角波、矩形波、パルスetc.
・50Hz正弦波固定出力機能
・DCオフセット機能、VCF入力機能
・6桁デジタルカウンター組込(SG1638N/SG1642N)
・パワー出力機能
・マイクロフォン入力

メイン出力：
　出力周波数：0.2Hz～2MHｚ
　出力波形：正弦波、三角波、矩形波、ランプ、パルスetc
　出力インピーダンス：50Ω+/-10％
　出力増幅：＞20Vp-p(1MΩ負荷)、＞10Vp-p(50Ω負荷)
　出力減衰：0dB/20dB/40dB/60dB
　減衰精度：+/-3％
　DCオフセット：0～+/-10V(1MΩ負荷)、0～+/-5V(50Ω負荷)
　デューティサイクル：20％～80％
正弦波：
　歪率：＜2％(＜100kHz)
　周波数反応：+/-0.5dB(＜100ｋHz)、+/-1dB(＞100kHz)
矩形波：
　ライズ/フォール時間：100ns(5Vp-p 1MHz)
三角波：
　リニア：98％(＜100ｋHz),95%(＞100ｋHz)
VCF:
　入力電圧：0～5V
　入力インピーダンス：10ｋΩ+/-10％
50Hz出力：2Vp-p
カウンター：
　表示：6桁デジタル
　周波数範囲：1Hz～15MHｚ
　入力インピーダンス：10KΩ+/-10％
　感度：200mVrms
　ゲートタイム：10ｓ(＜8ｋHz),1ｓ(8ｋHz～200ｋHz)、0.1ｓ(200KHｚ～15MHｚ)
　分解能：0.1Hz/1Hz
　精度：＜1％+/-1d
　Max.入力電圧：50Vp-p
パワー出力：
　出力増幅：20Vp-p(20Ω)、10Vp-p(4Ω)
　出力インピーダンス：4Ω
　保護：短絡保護
----------
電源：100～127Vac/220～240Vac切替
寸法：約225ｘ105ｘ195mm
重量：約3kg
