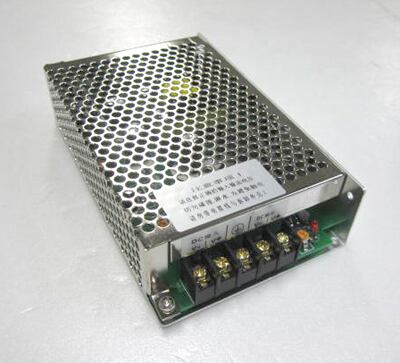

入出力絶縁タイプ24Vdc→12Vdc-100W-DC/DCコンバーター

・自動車内での音響機器等使用時の雑音発生、それはグランドがループしていることが原因のことがあります。本製品は、グランドも絶縁していますので、グランドループが原因のノイズは発生しません。
・EN60950,EN55015,EN61547,EN61000-3-2,EN6100-3-3,RoHS 5/6,EN61347-1,EN61347-2-13準拠
・105℃出力コンデンサ、ソフトスタート仕様

入力：20.5V～27.5Vdc
出力：12Vdc（11～13Vdc調整可能）
Max出力：100W
効率：90～94％
リップルp-p：200-300mV
ロードレギュレーション：+/-1％～+/-1.5％
ラインレギュレーション：+/-1％～+/-1.5％
スタート時間ディレー：1～2ｓ
保護：短絡、過負荷
SC保護：105～130％ Max Pow.
※入力逆接続保護はございませんので、接続時に極性には充分ご注意ください。
待機消費電力：＜2W
動作環境：-30～+65℃/20～90％RH
MTBF:100000Hrs
寸法：約159ｘ98ｘ38mm
56558
---------------------------------------------------------------------------------
Input/Output Isolated Type 24Vdc → 12Vdc-100W-DC/DC Converter

- Noise generated when using audio equipment in a car can be caused by a ground loop. This product also insulates the ground, so noise caused by a ground loop will not occur.
- Compliant with EN60950, EN55015, EN61547, EN61000-3-2, EN6100-3-3, RoHS 5/6, EN61347-1, EN61347-2-13
- 105℃ output capacitor, soft start specification

Input: 20.5V to 27.5Vdc
Output: 12Vdc (adjustable from 11 to 13Vdc)
Max output: 100W
Efficiency: 90 to 94%
Ripple p-p: 200-300mV
Load regulation: +/-1% to +/-1.5%
Line regulation: +/-1% to +/-1.5%
Start time delay: 1 to 2s
Protection: Short circuit, overload
SC protection: 105 to 130% Max Pow.
*There is no input reverse connection protection, so please be careful of the polarity when connecting.
Standby power consumption: ＜2W
Operating environment: -30~+65℃/20~90%RH
MTBF:100000Hrs
Dimensions: Approx. 159x98x38mm
