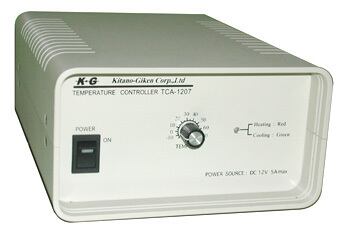

温度コントローラー TCA-1207

本器はペルチェ素子による冷熱ユニットＤＴ-１２０７の冷熱面温度を
任意の一定温度に保つためのもので、これに供給する電源も内蔵しています

・別売の冷熱ユニットＤＴ１２０７へ接続し、後はAC１００V（85～260V）
に繋ぐだけで－１０～７０℃の任意の温度が得られます。
・冷却中は緑、加温中は赤のLEDが点灯し、設定温度になったら橙色となって
　範囲内に入ったことをお知らせます。
・サーミスターによる温度検出を行い、ゼロ・メソード法でアナログ的制御
　を行っていますので温度ムラが少なく、且つ滑らかな温度特性です。

＜仕様＞
供給電源：AC ８５～２６０V　１A　max
制御出力容量：１２V/５A　max
温度精度：±（５％＋２℃）
温度リップル：２％＋１℃
温度センサー：サーミスター　R25　２０ｋΩ　B常数 ４０００
附属コード：冷熱ユニット間用　４芯　１ｍ
外形寸法：巾１５０ｍｍ×高さ８０ｍｍ×奥行２００ｍｍ
19780
------------------------------------------------------------------------------
Temperature Controller TCA-1207

This device is used to keep the temperature of the cooling and heating unit DT-1207 at a constant temperature using a Peltier element, and also has a built-in power supply to supply this.

- Simply connect to the separately sold cooling and heating unit DT1207 and then connect to AC 100V (85-260V) to obtain any temperature between -10 and 70°C.
- The LED lights up green during cooling and red during heating, and turns orange when the set temperature is reached, indicating that the temperature is within the range.
- Thermistor detects temperature and analog control is performed using the zero method, resulting in little temperature unevenness and smooth temperature characteristics.

<Specifications>
Power supply: AC 85-260V 1A max
Control output capacity: 12V/5A max
Temperature accuracy: ±(5% + 2°C)
Temperature ripple: 2% + 1°C
Temperature sensor: Thermistor R25 20kΩ B constant 4000
Attached cord: 4-core 1m for use between hot and cold units
External dimensions: Width 150mm x Height 80mm x Depth 200mm
