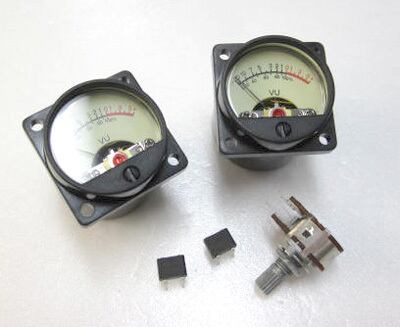

アナログVUメーターTR35 ステレオセット（TR35x2+DF04ｘ2+ステレオポテンショメーターｘ1）

TR35仕様
セット数量：2個電流感度：180uA+/-10%
※DCでの入力が必要です

DC内部抵抗値：650Ω+/-10%
絶縁抵抗値：50MΩ以上＠500VDC
黄色LEDランプ：1.8～2.6V/20mA

ブリッジダイオードDF04仕様
セット数量：2個
Piv(V)@Ta(℃):400
Io(A)@Ta(℃):1A@40℃
Ifsm(Apk):50
Vfsm(V):1.1V@1A
Ir(uA):10

ステレオタイプポテンショメーター1K
セット数量：1個
総抵抗値：1KΩ+/-20％
抵抗特性：Aタイプ
パワー定格：リニア0.2W
最大動作電圧：150VAC

※2枚目の写真のようにオーディオライン出力と接続して、
ステレオであれば分岐してブリッジダイオードを経由して
整流してからVUメーターと接続ください。
※約1Vｒｍｓの信号で0dBとなりますが、誤差もあり、
信号が2Vｒｍｓ程度あることもあるのでブリッジから、
VUメーター接続前にポテンショメーターで調整できるように
しておくといいでしょう。
53050
-----------------------------------------------------------------------------------
Analog VU meter TR35 stereo set (TR35x2+DF04x2+stereo potentiometerx1)

TR35 specifications
Set quantity: 2 pieces
Current sensitivity: 180uA+/-10%
*DC input required
DC internal resistance: 650Ω+/-10%
Insulation resistance: 50MΩ or more @ 500VDC
Yellow LED lamp: 1.8-2.6V/20mA
Bridge diode DF04 specifications
Set quantity: 2 pieces
Piv(V)@Ta(℃): 400
Io(A)@Ta(℃): 1 A@40℃
Ifsm(Apk):50
Vfsm(V):1.1V@1A
Ir(uA):10

Stereo type potentiometer 1K
Set quantity: 1 piece
Total resistance: 1KΩ+/-20%
Resistance characteristics: Type A
Power rating: Linear 0.2W
Maximum operating voltage: 150VAC

*Connect to the audio line output as shown in the second photo, and if it is stereo, branch it and rectify it via a bridge diode before connecting it to the VU meter.
*A signal of about 1Vrms will result in 0dB, but there is some error, and the signal may be around 2Vrms, so it is a good idea to adjust it with a potentiometer from the bridge before connecting the VU meter.
